 Заголовок сообщения: Тандем "Red Spark" А.Сергеева, г.Тамбов, Россия
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пт июл 29 2011 13:16
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9733
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1251 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

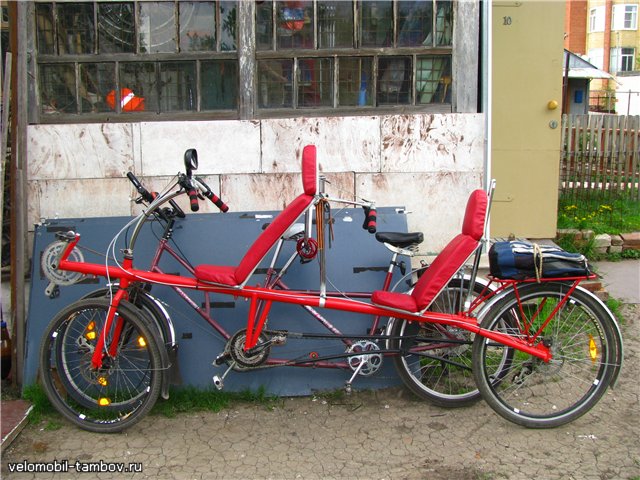

Тандем-лигерад был задуман ещё тогда когда был изготовлен и обкатан переднеприводный лигерад.Тандем сразу задумывался полноприводным,конфигурация заднего привода была отработана ещё на заказном длиннобазнике.Рама тандема представляет собой прямую трубу на которую надеваются съёмные элементы конструкции.Для увеличения жёсткости рамы установлена тросовая растяжка.Сиденья состоят из трёх взаимозаменяемых частей с широким диапазоном регулировок.Вилка переднего колеса была изготовлена самостоятельно из труб 30х2 мм.Все элементы конструкции закрепляются на раме с помощью хомутов согнутых из листа толщиной 1,5 мм.



да, размеры линейного крейсера...


И отдельно фото багажника тандема.
Он сварен из стальных трубочек 12х1,2 мм.

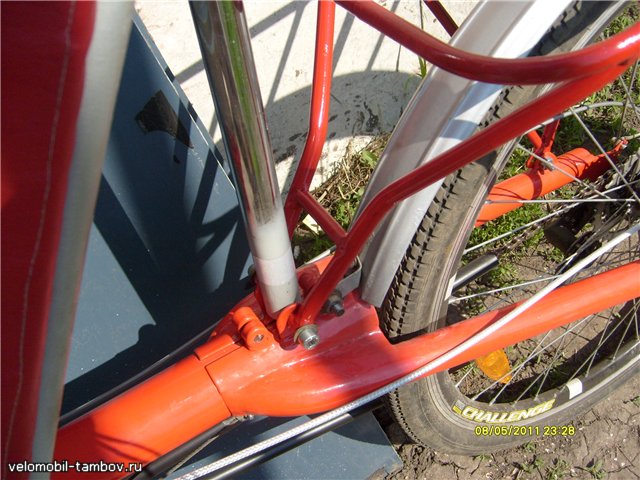

Узел крепления багажника и сидения к раме.


Фото отдельных узлов тандема. Передний привод:

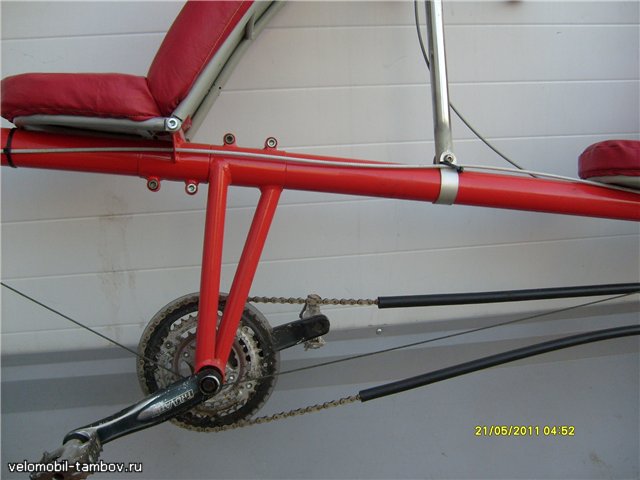

Привод второго пилота:


Задняя часть тандема:


Передний привод, вид сверху:

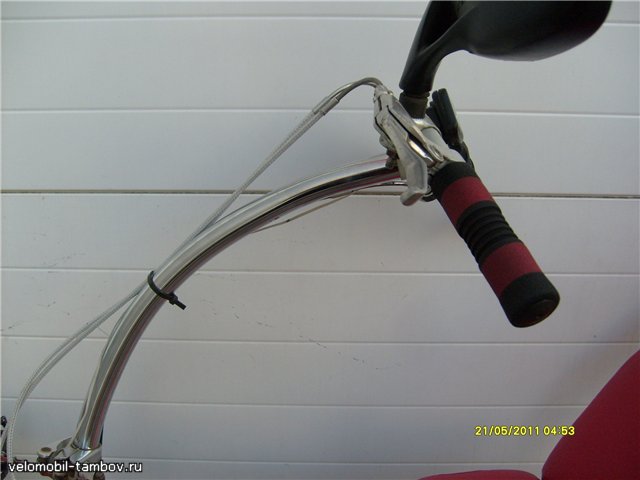

Руль первого пилота:


Взгляд с места первого пилота:

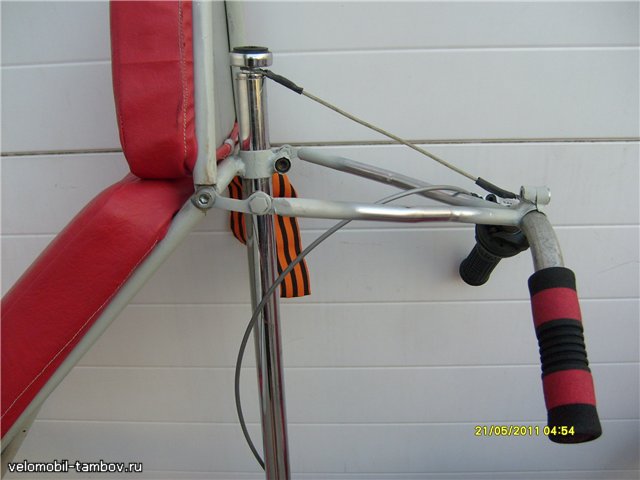

Разные положения руля второго пилота:


На тандем установили детское сидение на багажнике, тем самым превратив аппарат в полноценно трёхместный. Временно использовали "шкурку" от сидения другого веломобиля "ФигароМ".

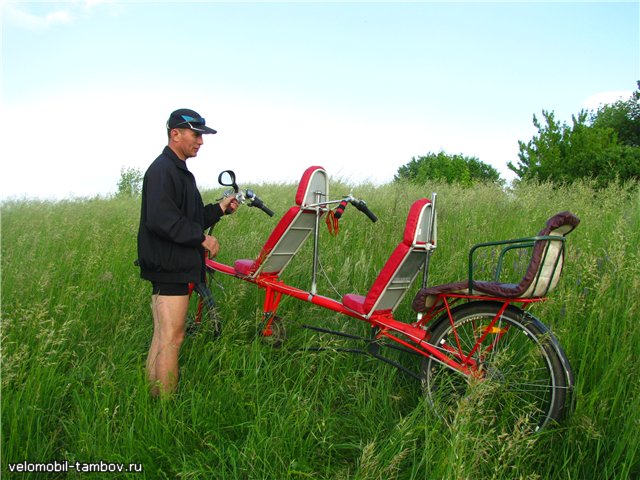

Автор конструкции с аппаратом:


И дружной семьёй - навстречу приключениям!


Источник

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Тандем "Red Spark" А.Сергеева, г.Тамбов, Россия
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб авг 06 2011 19:00
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Какова габаритная длина и колёсная база?
