 Заголовок сообщения: Приспособление для приварки пинуса переднего переключателя
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вт мар 06 2018 22:41
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2061
Откуда: Казань
Благодарил (а): 63 раз.
Поблагодарили: 297 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис

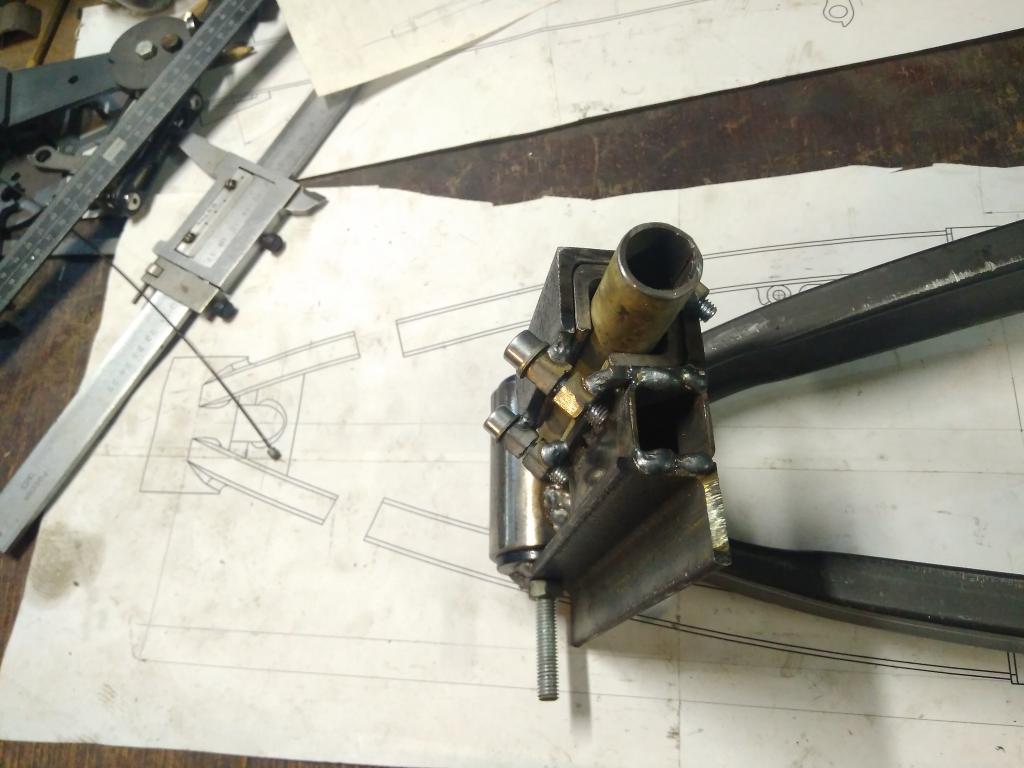

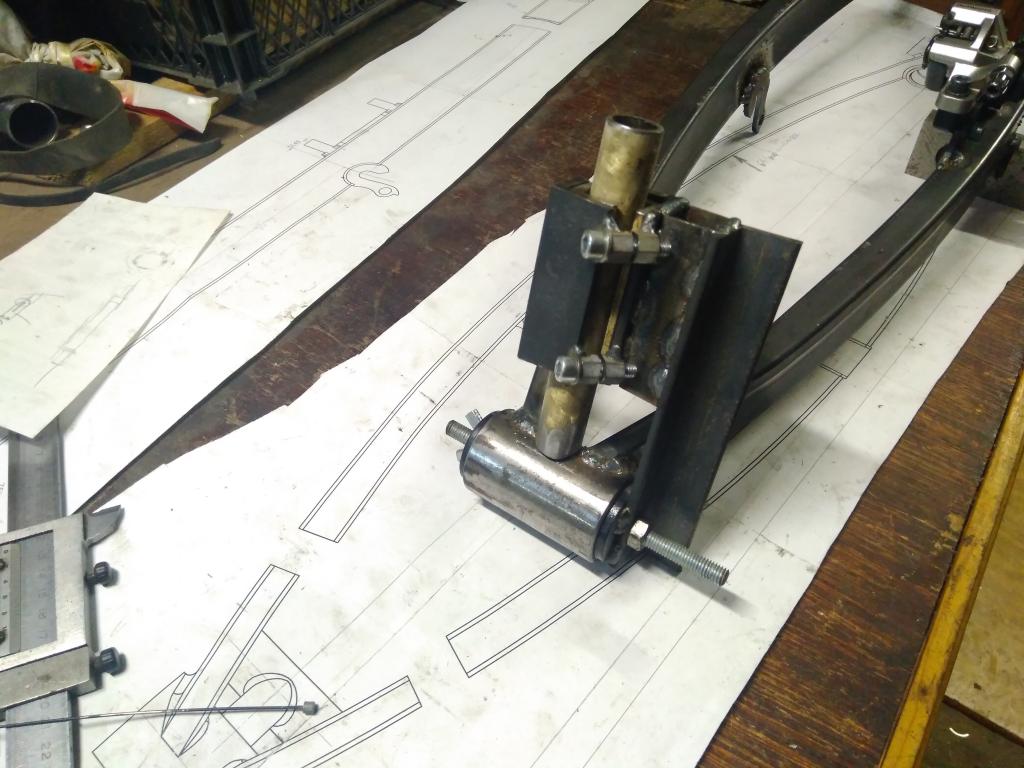

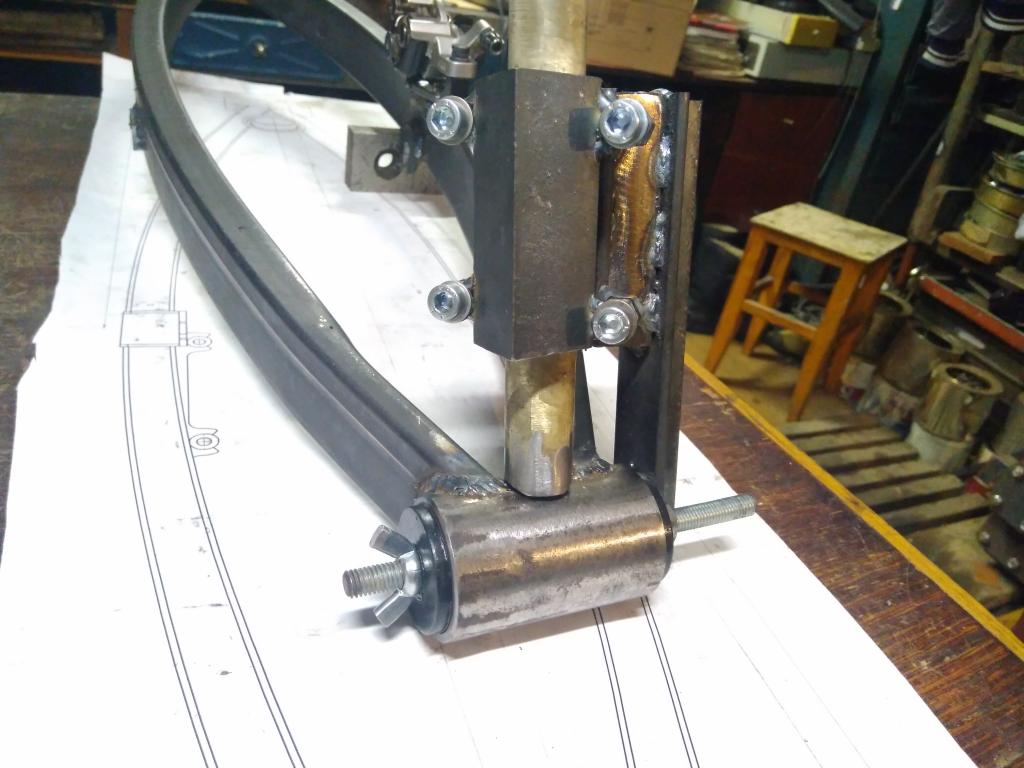

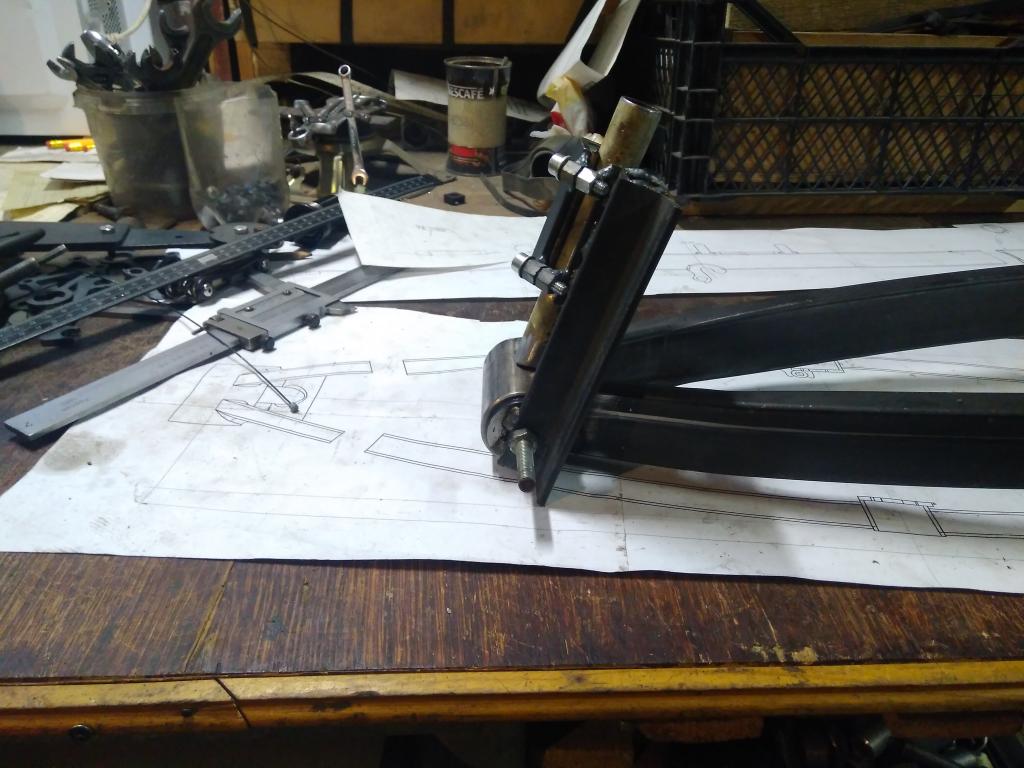

Как-то раз, когда мне надоело выставлять по полчаса пинус для приварки к каретке, я изготовил такое вот несложное приспособление:

Изначально оно рассчитано на трубу пинуса диаметром 28 мм, но поскольку в тренде "пинусы-стройняшки", то с помощью двух прокладок из уголка толщиной 4 мм можно работать с 20 мм трубами, да и с любыми другими диаметрами можно работать - все решается толщиной прокладок.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Приспособление для приварки пинуса переднего переключателя
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт мар 06 2018 22:45
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4782
Откуда: Калач-на Дону
Благодарил (а): 1274 раз.
Поблагодарили: 1033 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Denis Silantiev писал(а):
когда мне надоело выставлять по полчаса пинус

А в чем необходимость столь долгого позиционирования? Вроде как главное - выставить угол относительно линии цепи - ну и примерно посередине каретки приварить.
Твоя приспособа только центр каретки удерживает, угол вручную выставляешь?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Приспособление для приварки пинуса переднего переключателя
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт мар 06 2018 22:53
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2061
Откуда: Казань
Благодарил (а): 63 раз.
Поблагодарили: 297 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
O-Witte писал(а):
А в чем необходимость столь долгого позиционирования? Вроде как главное - выставить угол относительно линии цепи - ну и примерно посередине каретки приварить.

Ось пинуса должна располагаться в плоскости симметрии рамы, а также в плоскости, в корой расположена ось (вал) каретки. Согласись, что "примерно" звучит непрофессионально.
O-Witte писал(а):
Твоя приспособа только центр каретки удерживает, угол вручную выставляешь?

Обеспечивает указанные выше совпадения, угол выставляется угломером-транспортиром, для чего удобно использовать поверхность уголка, на котором держится вся приспособа.

Добавлено через 7 минут 22 секунды:
Приспособа не годится в таком виде для серийного производства, конечно, хотя доработать можно - нужно просто сделать так, чтобы настроенный угол не сбивался.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Приспособление для приварки пинуса переднего переключателя
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Чт мар 08 2018 10:54
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 3108
Откуда: Полтава
Благодарил (а): 1415 раз.
Поблагодарили: 346 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
Denis Silantiev писал(а):
Приспособа не годится в таком виде для серийного производства, конечно, хотя доработать можно - нужно просто сделать так, чтобы настроенный угол не сбивался.

Поставить уголок симметрично и под градусом- на магните. Так как разница в трубах не большая, то смещения взад - вперёд будут приемлемыми.

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.
