На чертежах! Значок диаметра!
Ставится пере круглыми выпуклостями? Или только перед отверстиями?
Позор-то какой..... Прям "сиськимасисичке"!

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Любая окружность имеет диаметр. Соответственно, на обозначении любой окружности ставится значок диаметра.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

Спс!!!

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

ставится буква R, обозначающая радиус кривизны выпуклости или впуклости.

Головка заклепки, например, будет иметь обозначение диаметра в одной проекции, и обозначение радиуса дуги - в другой.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

Не, по моему это не то. Радиус обычно ставят на полукруглых элементах. У меня же это круглая выступающая часть на круглой втулке.

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Yes_this_my_trike, а че гадать то. есть же правила http://dgng.pstu.ru/sprav/1.4.2.htm

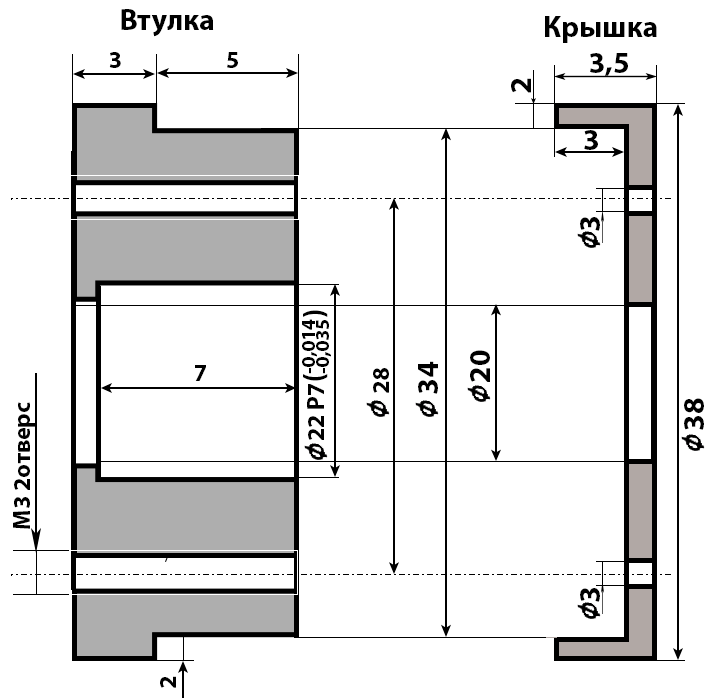

Начертил как мог эскиз втулки из двух частей.
Крышка.
И сама втулка.
Вся эта конструкция состыковывает подшипник со звёздочкой. И служит для развода цепи.
Пожалуйста подскажите, что понятно и что непонятно в этом эскизе.
Знаю про косяк с несоблюдением пропорцией. Причём большие несоблюдения, но так получилось. Знаю про жирность линий, но думаю это не критично.
Пожалуйста напишите, вообще понятно что мне нужно, или за гранью?
Подскажите что поправить, что дополнить, что удалить.
Буду рад любым конструктивным советам.

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

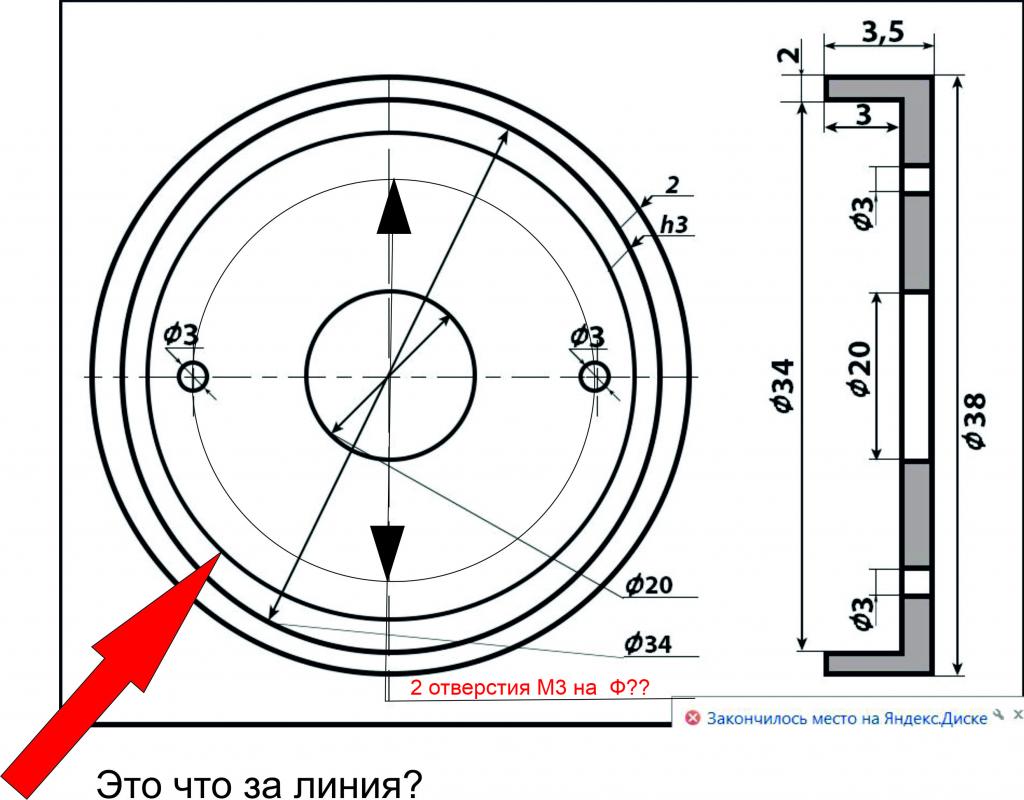

Почему на диаметральной проекции у тебя три окружности, а на фронтальной всего две ступеньки? У тебя там нет ни фаски, ни про точки, откуда взялся 3 диаметр?

Добавлено через 2 минуты 34 секунды:
И добавь размер окружности, на котором находятся отверстия с резьбой М3

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

Это на крышке? Да, не так стоит стрелка диаметра. Третий круг это утопленность. Спс!
Поменял там 34 стоит........ Это выпуклость.

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

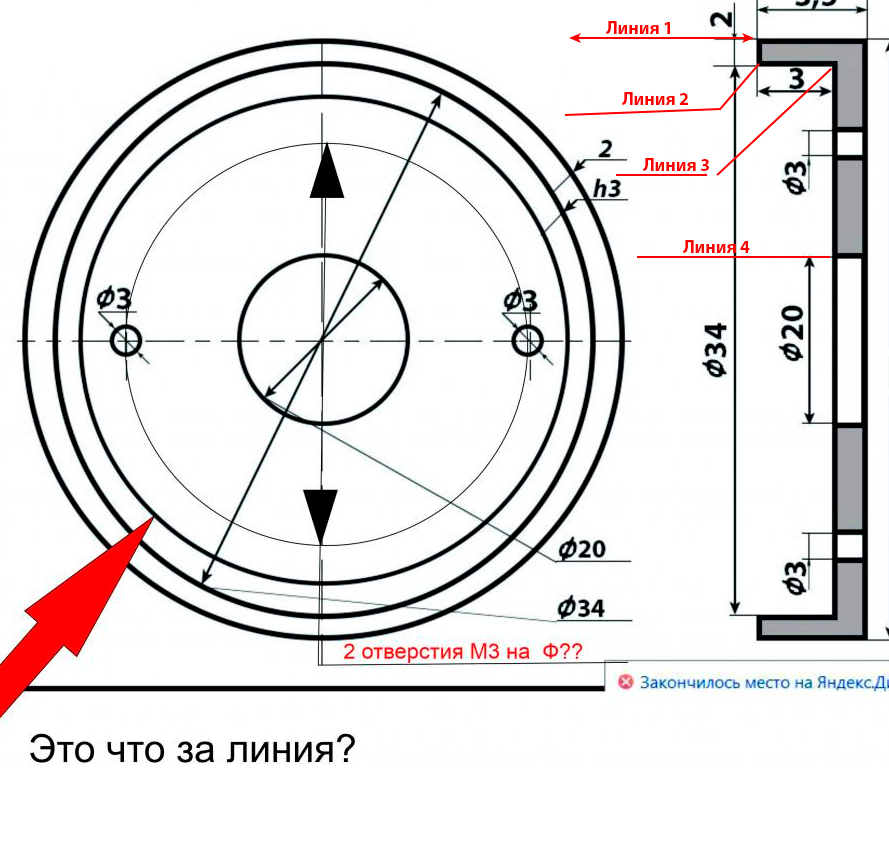

Пояснения.

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Линия 2 и 3 друг над другом, и, следовательно, в диаметральной проекции видна только одна, верхняя. Если видны обе линии, значит, стенка крышки имеет внутренний конус, что должно быть отображено в фронтальной проекции.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

По этой логике, надо и на самой втулке лишние круги удалить..........

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Ещё одно- если есть посадка на подшипник, нужно указать какой подшипник и где стоит. А лучше отдать подшипник токарю при заказе. Тогда он сделает правильную посадку на него. Я заказывал у разных токарей и всегда первый вопрос был, есть ли подшипник и принес его или нет.

Ну вот советовался с Володей. Говорит что посадочный размер под подшипник - есть диаметр (в моём случае внешний) подшипника минус две сотки.
22 - 0,02 = 21,98

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Да.

Только не 21,98, а 22(-0.2)

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

Не, Володя писал именно сотых. И как пояснение вывел именно 21,98.
Я не то чтобы доказывал, но как-то человек является для меня авторитетным.
Но одна голова хорошо, а остальное не всегда последствия радиации.
Я всем благодарен за помощь!

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!

Виктор. Может пригодиться. Если на сечении размеры обозначены знаками диаметра, то вид с окружностями можно не показывать. Я бы стенку у крышки увеличил до 1мм, а количество отверстий под крепёж до 3 штук.

_________________
https://yadi.sk/i/mSyrt0ionjRZLQ
http://velomobile.org/forum/viewtopic.php?f=35&t=12484
https://yadi.sk/d/TQaFHmwAjyi5G стр.2
https://yadi.sk/d/-lBdm07ejyiJc стр.9-11

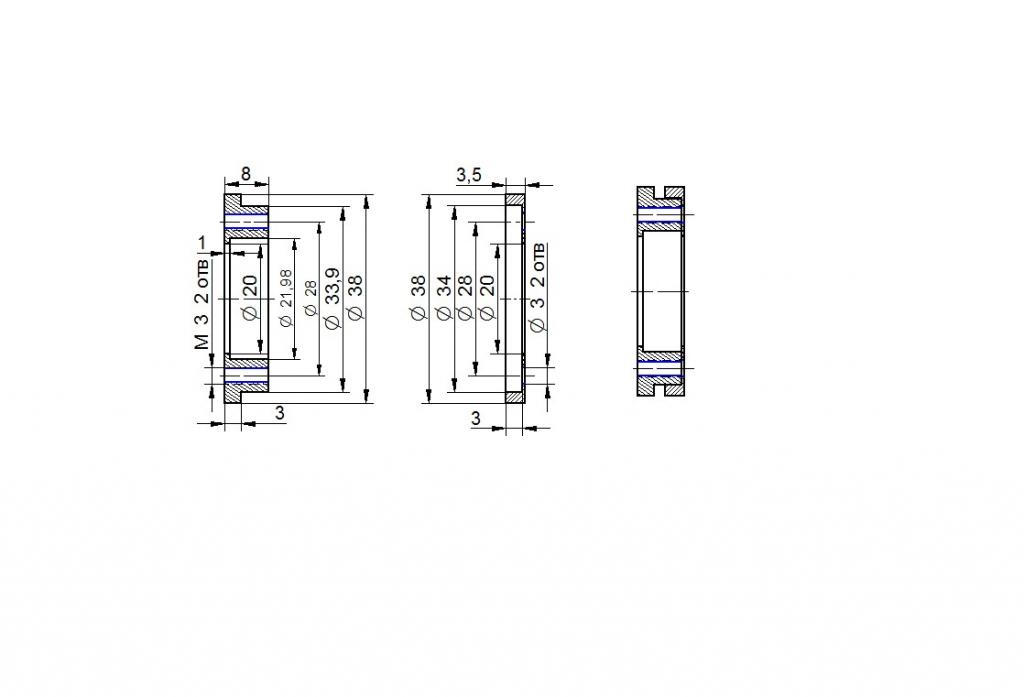

Ещё раз всем спасибо! Отослал приложенный вариант. Если дело чем-то кончится - отпишусь.
