 Заголовок сообщения: Простой задний мост для велосипеда
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 12:56
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2123
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис

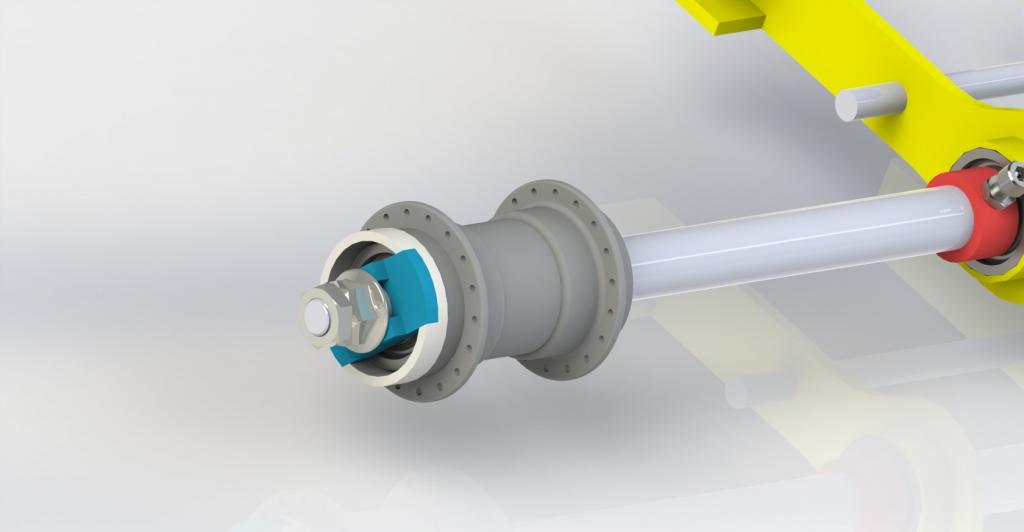

В начале декабря ко мне обратился заказчик с просьбой изготовить мост для детского велосипеда или помочь с его изготовлением. Поскольку товарищ находится в Московской области, а велик уже был приобретен, я предложить ему изготовить мост самостоятельно с моим конструкторским сопровождением. За основу был выбран мост такого плана:

Преимущество его перед классикой с двумя полуосями, проходящих в трубчатом каркасе, в том, что соосность достигается тем, что колеса посажены на неразрезной вал, а сам вал вращается всего лишь в двух подшипниках (в идеале, конечно, самоустанавливающихся). Заказчик сообщил, что ему доступен токарь и сварщик, в результате я транслировал ему такую технологию, которая может быть реализована с помощью токарки, сварки и слесарки. По результатам тестов в солиде было принято решение об использовании стального вала диаметром 17 мм и подшипников 203 по кругу как наиболее доступных и надежных и в целях снижения номенклатуры деталей, тем более что ступицы предполагалось использовать от индийских торпедо-втулок без доработок (дорабатывается только ведущая втулка привариванием фланца) - вы, наверное, знаете, что DENEDi получает консольные колеса наглым образом вставляя 203 подшипник без доработки ступицы, и это работает годами (это не самое лучшее решение, но рабочее). Ведущее колесо тоже стоит на валу на тех же подшипниках, но как подшипники они не работают, а лишь выполняют роль проставок и служат запчастью для замены работающих подшипников, когда те изнашиваются (изношенные подшипники отправляются на "пенсию" в ведущее колесо в качестве проставок).

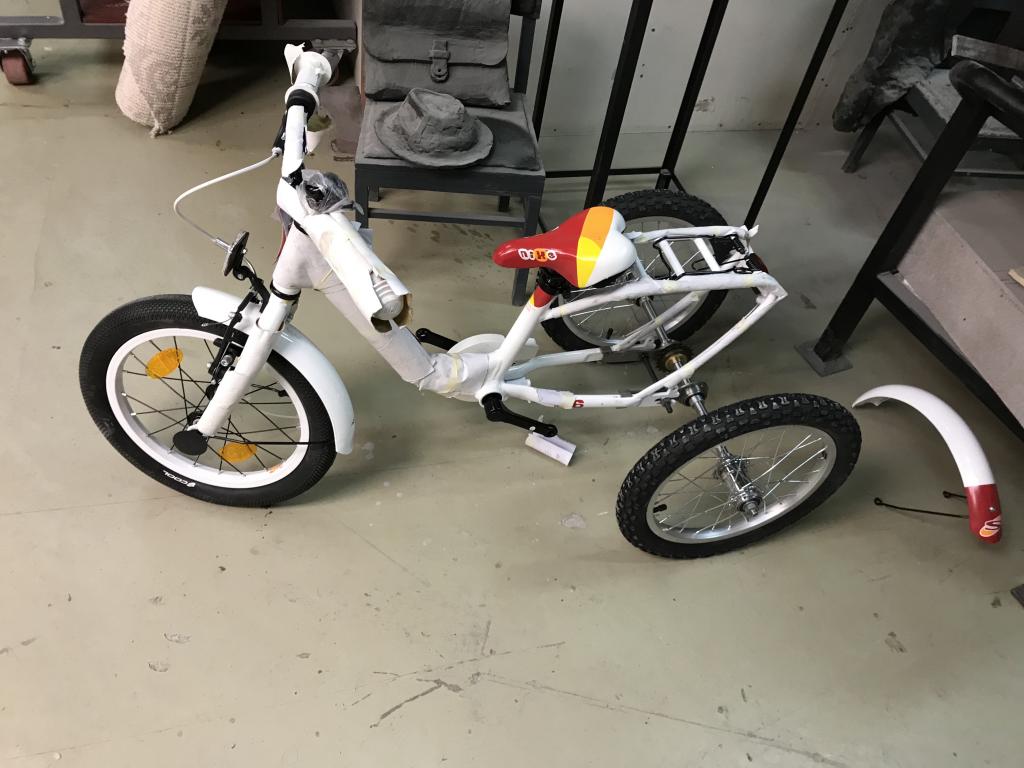

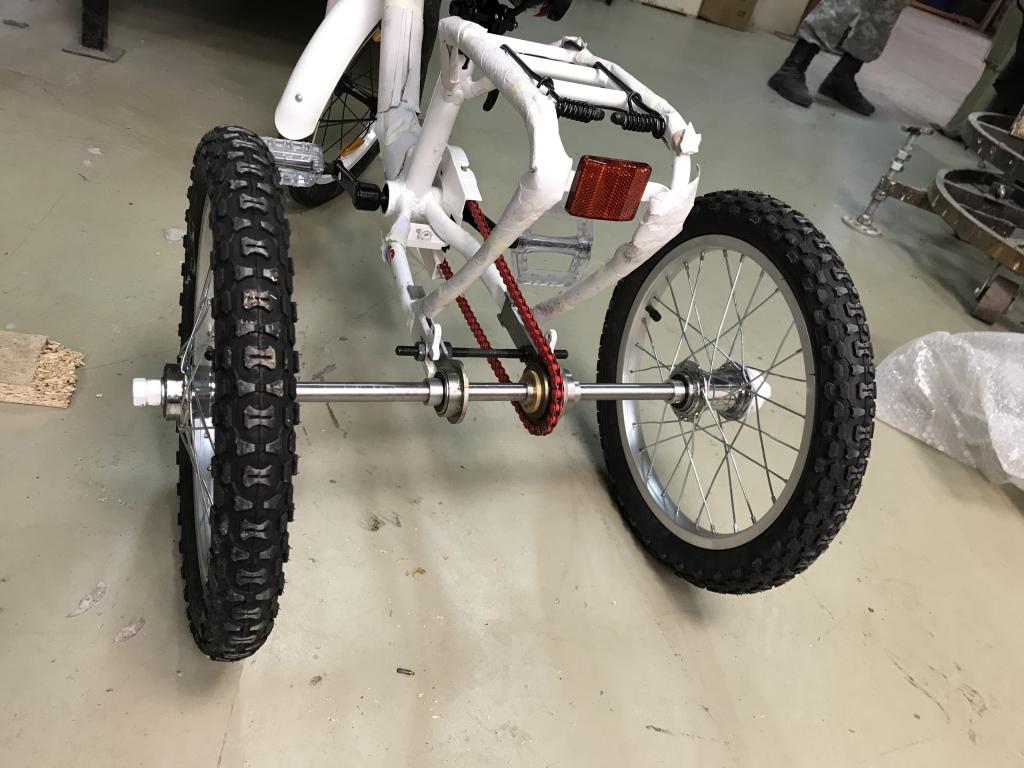

Буквально через две недели мост был уже готов и установлен на велик. Как оказалось в ходе работ, у заказчика небольшое производство и есть доступ к лазерной резке, поэтому детали получились с прекрасным внешним видом. Мост не имеет тормоза, однако реализовать его несложно (тормоз при этом будет только на левое колесо).


Описание некоторых моментов:

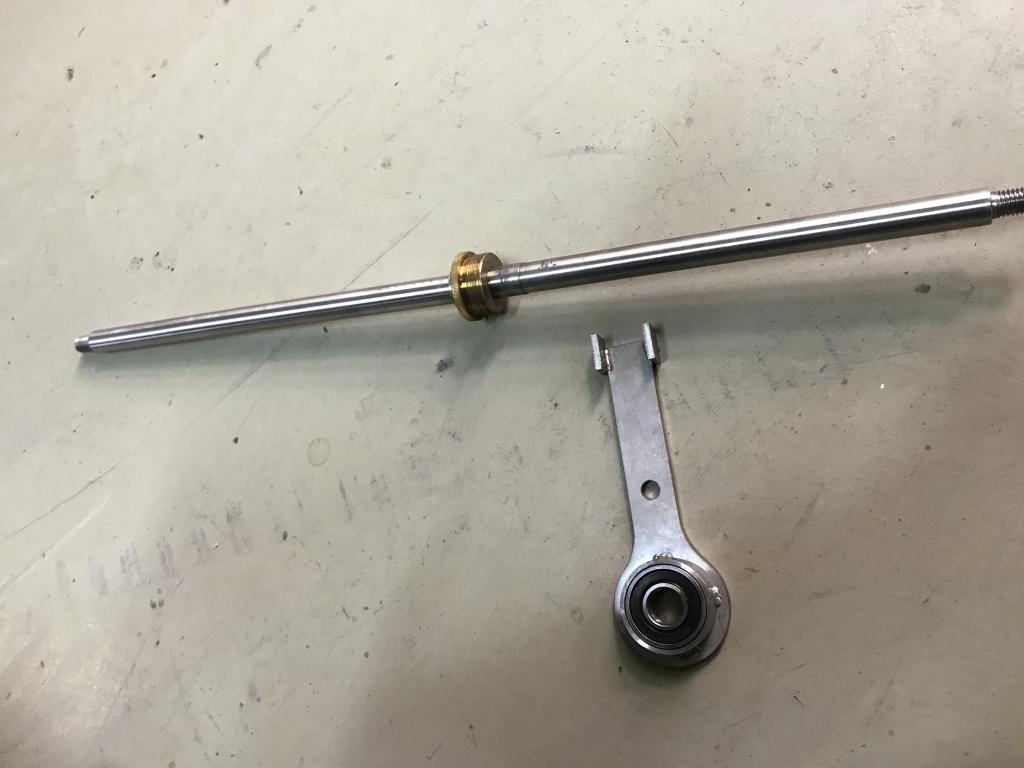

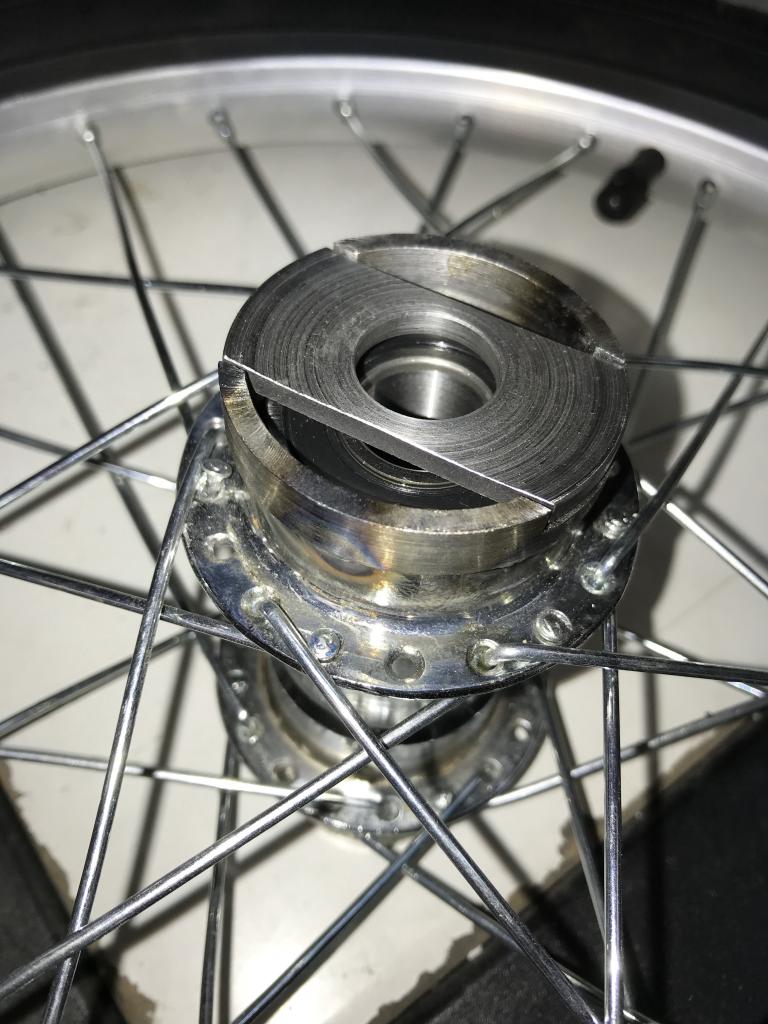

- Переходник для фривила выполнен из латуни и установлен на вал с методом горячей посадки
- Подшипники удерживают от смещения бобышки с упорным винтом, в центре вал имеет диаметр 18 мм, подшипники держателя моста упираются внутренней стороной в этот буртик.
- Вращатель ступицы устанавливается снаружи, на валу в этом месте сделаны лыски.
- Длина вала 610 мм
- На концах вала выполнена резьба М12.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 13:17
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 5292
Откуда: Калач-на Дону
Благодарил (а): 1429 раз.
Поблагодарили: 1133 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Опрокидываться ведь будет на поворотах. Был такой детский велосипед, как там он звался - зайчик? На нем на скорости больше 10 км поворачивать невозможно было, опрокидывался. Оттого и ставят на задний мост диф или делают привод на одно колесо.

Добавлено через 4 минуты 21 секунду:
Или одна втулка на подшипниках на валу? Не совсем понятно. Привод на одно колесо?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 13:27
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 3534
Откуда: Полтава
Благодарил (а): 1568 раз.
Поблагодарили: 382 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
["Denis Silantiev"]Denis Silantiev[/quote]

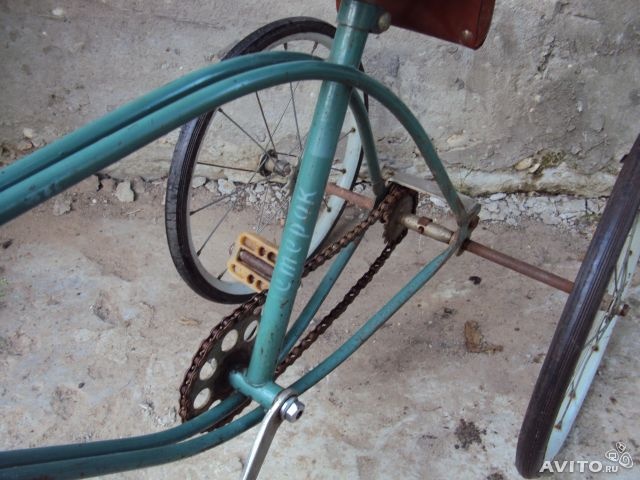

Красиво получилось. А донор -велосипед, изготовлен в Полтаве, выпускался серийно. Снят дизайнерской группой ХВЗ с ПРОИЗВОДСТВА без замены.

Вопросы по сути:
1. Вал Ф 17 мм, это пол веса вела, можно было и из трубы, надев кольца.
2. А можно, на перспективу, использовать бортовые обгонные муфты (втулок), с доработкой, для привода обеих колёс.
3. Может я чего не заметил из-за объема, прошу пардону.
4. Чьи фотки?

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.
search.php?author_id=9656&sr=topics&sf=firstpost


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 14:19
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2123
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
O-Witte писал(а):
Или одна втулка на подшипниках на валу? Не совсем понятно. Привод на одно колесо?

Привод на правое колесо только (я классически рекомендовал делать приводным левое колесо, конечно же). Вот, кстати, еще один плюс: можно сделать ведущим оба колеса (для веловездехода, например)

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 14:36
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 3534
Откуда: Полтава
Благодарил (а): 1568 раз.
Поблагодарили: 382 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
Denis Silantiev писал(а):
Вот, кстати, еще один плюс: можно сделать ведущим оба колеса (для веловездехода, например)

А как, или- где то уже есть.

Пост №3. Отвечать не нужно, согласен с текстом сообщений.

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.
search.php?author_id=9656&sr=topics&sf=firstpost


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вт дек 26 2017 14:39
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2123
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
Mazur4ak писал(а):
1. Вал Ф 17 мм, это пол веса вела, можно было и из трубы, надев кольца.
2. А можно, на перспективу, использовать бортовые обгонные муфты (втулок), с доработкой, для привода обеих колёс.
3. Может я чего не заметил из-за объема, прошу пардону.
4. Чьи фотки?


1. Согласен, но это усложнит конструкцию, тем более нет труб с гарантированной соосностью, значит надо протачивать. И потом, а какого диаметра трубу использовать, тоже 17 мм? С какой толщиной стенки? Какую экономию в весе это даст и насколько увеличит сложность и возможность появления ошибок?
2. Каким образом? Какова сложность доработок? В Промобайках мы использовали фривилы для привода обоих задних колес, но это исключает возможность установки дискового тормоза (здесь же это возможно) для ведущего колеса, а здесь это возможно (тормоз получится только на ведущее колесо, но так делают все производители недорогих серийных взрослых трехколесных велосипедов).
4. Фото заказчика.

И да, если интересно, я выложу здесь чертежи деталей, может кто-то захочет повторить.

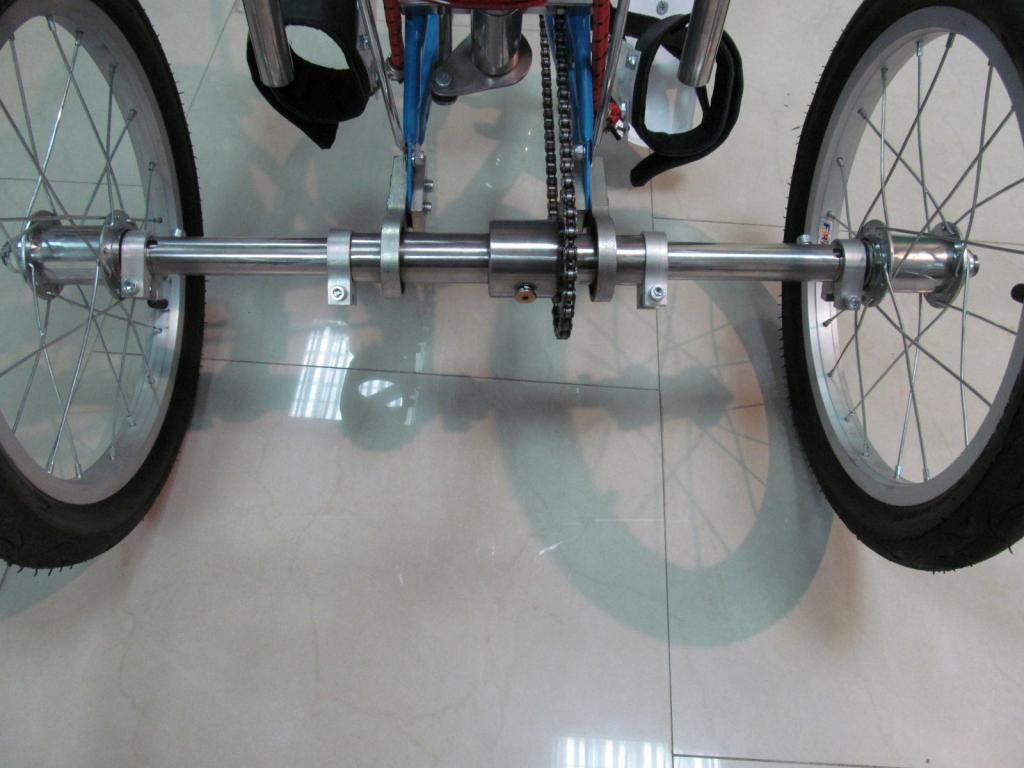

Сегодня неожиданно нашел в гугле

Похоже, этот мост раздвижной, сколько стоит не знаю.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles



За это сообщение автора Denis Silantiev поблагодарил: Mazur4ak (Вт дек 26 2017 17:15)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Ср дек 27 2017 14:53
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11270
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Denis Silantiev писал(а):
Заказчик сообщил, что ему доступен токарь и сварщик,

Denis Silantiev писал(а):
у заказчика небольшое производство и есть доступ к лазерной резке

Я не понял, ты тогда нахера вообще был нужен?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср дек 27 2017 15:45
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 3534
Откуда: Полтава
Благодарил (а): 1568 раз.
Поблагодарили: 382 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
Shuriken писал(а):
Ты... вообще был нужен?

Его попросили , он выполнил проект в Солиде.
А ещё смотри его заявку технических решений.

Посмотри у себя на заявку технических решений, осталось несколько дней.

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.
search.php?author_id=9656&sr=topics&sf=firstpost


Вернуться к началу
 Профиль

СообщениеСообщение было удалено | удалил: Denis Silantiev | Чт дек 28 2017 11:33.
СообщениеСообщение было удалено | удалил: Denis Silantiev | Чт дек 28 2017 11:33.
СообщениеСообщение было удалено | удалил: Denis Silantiev | Чт дек 28 2017 11:32.
 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Чт дек 28 2017 11:39
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2123
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
Shuriken писал(а):
Я не понял, ты тогда нахера вообще был нужен?

Человек, который никогда не делал ничего подобного и не имеющий отношения к велотематике, не сможет с первого раза сделать рабочую с приятным внешним видом конструкцию, если у него нет чертежей и подробных инструкций.
И еще: все это я делал бесплатно.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Простой задний мост для велосипеда
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт дек 28 2017 13:18
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11270
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
То есть твоё только черчение? Ну тогда ОК. Хотя сложного тут ничего нет даже для того, кто не в велотеме (но с инженерным образованием)
