 Заголовок сообщения: Цепь, какое усилие она выдерживает?
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Чт окт 28 2010 14:47
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс май 16 2010 12:58
Сообщения: 283
Откуда: Рига
Благодарил (а): 4 раз.
Поблагодарили: 14 раз.
Моя велотехника: Рикамбент с карданом
Начал подбирать ремень для своего будущего проекта. Никак не могу найти данных по аналогичным вело цепям, какое усилие на разрыв они должны выдерживать?
Я посчитал примерную нагрузку, при упоре лежа одной ногой, я думаю выжму килограмм 100 при шатуне 170 мм - это 170 Нм (крутящий момент грузовика), по идее это нагрузка в силовой ветке цепи, но посмотрел данные SRAM по их планетарным втулкам, там макс. усилие 50 Нм, причем на некоторых втулках стоит метка - можно использовать в тандеме (где крутят двое).
Или же нагрузка в силовой ветке будет меньше за счет разницы плеч шатуна и края звезды.

_________________
Конструкторы не спасают, но украшают мир


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Чт окт 28 2010 15:53
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Кто то что то неверно посчитал или неверно понял.
...
Хотя, получается же, что 170Нм это на валу, а на звезде будет меньше, там же рычаг другой.
...
Иля я что то не так понимаю?

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Чт окт 28 2010 16:46
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
_Zmur_ писал(а):
Кто то что то неверно посчитал или неверно понял.
...
Хотя, получается же, что 170Нм это на валу, а на звезде будет меньше, там же рычаг другой.
...
Иля я что то не так понимаю?


правильно - при ведущей звезде, например, 44 и ведомой 16, 170 Нм на валу каретки превращается в 61 Нм на валу планетарки

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Чт окт 28 2010 17:46
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн июл 24 2006 19:17
Сообщения: 1110
Откуда: Москва
Благодарил (а): 14 раз.
Поблагодарили: 54 раз.
Моя велотехника: Пока ничего не построил
Vilk писал(а):
Начал подбирать ремень для своего будущего проекта. Никак не могу найти данных по аналогичным вело цепям, какое усилие на разрыв они должны выдерживать?
Я посчитал примерную нагрузку, при упоре лежа одной ногой, я думаю выжму килограмм 100 при шатуне 170 мм - это 170 Нм (крутящий момент грузовика), по идее это нагрузка в силовой ветке цепи, но посмотрел данные SRAM по их планетарным втулкам, там макс. усилие 50 Нм, причем на некоторых втулках стоит метка - можно использовать в тандеме (где крутят двое).
Или же нагрузка в силовой ветке будет меньше за счет разницы плеч шатуна и края звезды.

170 Нм - это МОМЕНТ силы. Усилие на ВАЛУ.
Усилие на цепи - момент поделить на радиус звезды. В случае с велосипедом - 100 кг умножить на длину шатуна и поделить на радиус звезды, для 170 мм и 44 зубов получим примерно 190 кг или почти 2 КН.

_________________
Дмитрий Кутейников


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Чт окт 28 2010 19:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс май 16 2010 12:58
Сообщения: 283
Откуда: Рига
Благодарил (а): 4 раз.
Поблагодарили: 14 раз.
Моя велотехника: Рикамбент с карданом
_Zmur_ писал(а):
Кто то что то неверно посчитал или неверно понял.
...
Хотя, получается же, что 170Нм это на валу, а на звезде будет меньше, там же рычаг другой.
...
Иля я что то не так понимаю?


Вообще если говорить про первую кинематическую пару: ось шатунов - звезда, на краю звезды усилие будет больше, ведь линейная скорость у нее будет меньше. Правило рычага.
Тоесть цифра от Игоря в 190 кг на цепи выглядит правдоподобной.
Возьму за основу 200 кг, думаю не хватит здоровья порвать такой ремень. Вроде по таблице хватает ремня толщиной 3.8 мм и шириной 14 мм.

_________________
Конструкторы не спасают, но украшают мир


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пт окт 29 2010 23:22
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
а какой ремень хотите использовать?клиновой .поликлиновой или зубчатый от механизма газораспределения автомобиля? я на велодне видел французкий велосипед с зубчатым ремнем. сильно напоминает ремень от грм автомобиля.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Сб ноя 06 2010 12:58
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс май 16 2010 12:58
Сообщения: 283
Откуда: Рига
Благодарил (а): 4 раз.
Поблагодарили: 14 раз.
Моя велотехника: Рикамбент с карданом
serbey писал(а):
а какой ремень хотите использовать?клиновой .поликлиновой или зубчатый от механизма газораспределения автомобиля? я на велодне видел французкий велосипед с зубчатым ремнем. сильно напоминает ремень от грм автомобиля.

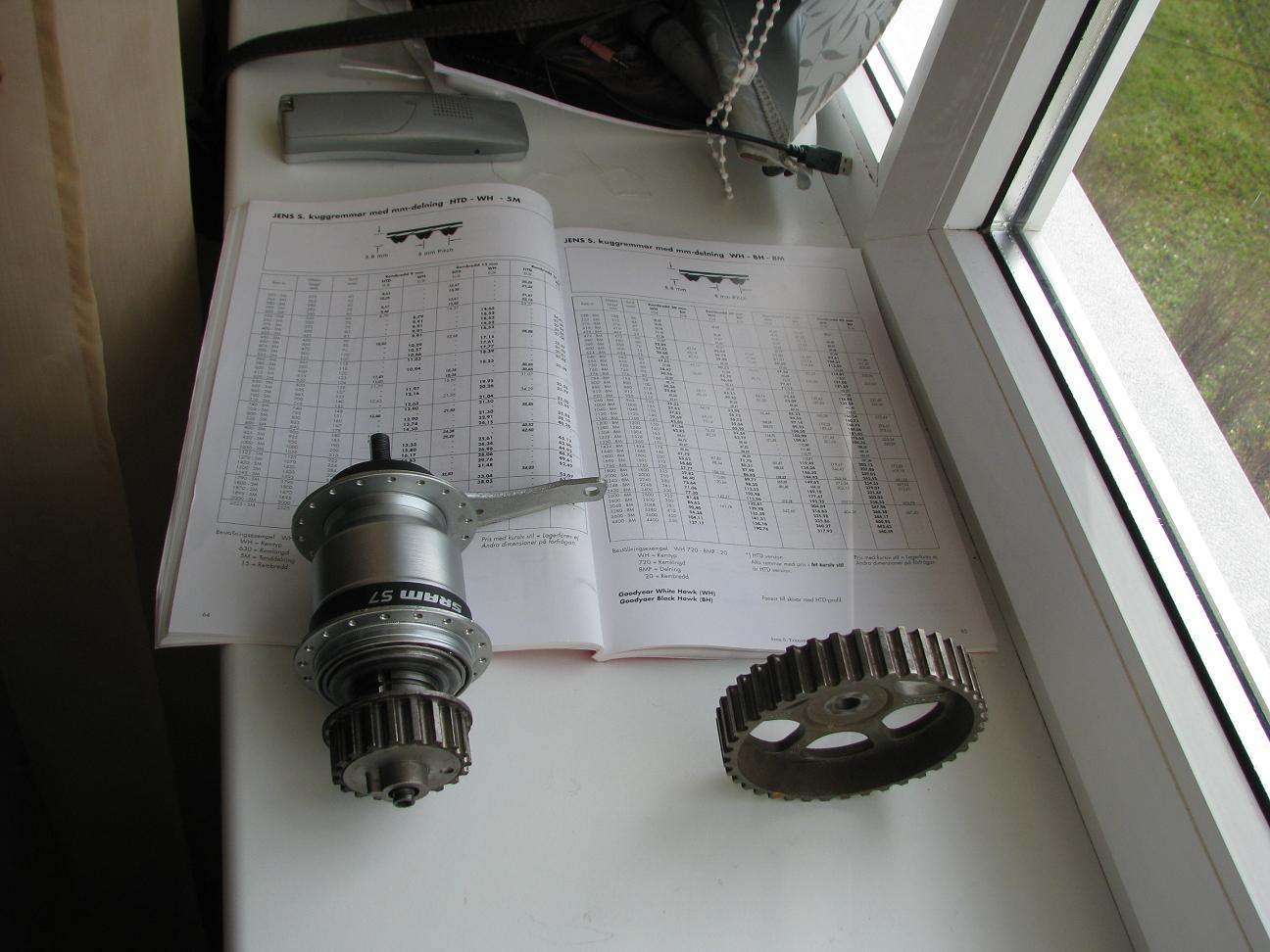

Я собираюсь использовать автомобильные шкивы, ремень хочу взять потоньше и полегче, но стем же шагом, пока бесплатно нашел с шагом 9 мм, но ищу 8, эта серия дешевле всего, да и линейка размеров самая "густая". Вот на фотографии подобранная пара, не знаю с какой машины, но меня это мало волнует.
Читал что на жигули спортсмены ставят алюминиевые шкивы, но нашел такие только новые, они дорогие.


Вложения:

_________________
Конструкторы не спасают, но украшают мир
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн ноя 15 2010 19:22
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс ноя 29 2009 15:20
Сообщения: 218
Откуда: Пекин
Благодарил (а): 17 раз.
Поблагодарили: 20 раз.
эта тема в целом подробнее раскрыта тут

Belt-driven bicycle >>> http://en.wikipedia.org/wiki/Belt-driven_bicycle
CDRIVE >>>> http://cycledrive.com/Detail-Components
carbondrivesystems >>> http://carbondrivesystems.com/overview.php?lang=us

мое мнение цепь на велосипеде - вчерашний день. :whistle:

_________________
хорошо там, где нас есть...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Цепь, какое усилие она выдерживает?
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн ноя 15 2010 20:02
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4272
Откуда: Моск. обл.
Благодарил (а): 179 раз.
Поблагодарили: 752 раз.
Имя: Дмитрий
Vilk писал(а):
_Zmur_ писал(а):
Тоесть цифра от Игоря в 190 кг на цепи выглядит правдоподобной.
Возьму за основу 200 кг, думаю не хватит здоровья порвать такой ремень. Вроде по таблице хватает ремня толщиной 3.8 мм и шириной 14 мм.

Это как я понял, "статическая" нагрузка т.е. без ударов и прыжков. А динамические нагрузки могут быть в несколько раз больше. Короче, вот интересная фраза:
"В теории, измерения проводятся при натяжении цепи усилием в 1% от усилия разрыва цепи, которое составляет от 1000 кгс для цепей под Старт-Шоссе до 2100 кгс для цепей KMC, т. е. 10-20 кг." Взято отсюда: http://velopiter.spb.ru/tech/chains.htm
