 Заголовок сообщения: Задняя подвеска: варианты исполнения
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб янв 28 2006 12:24
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
images/otaky_sm_sm.jpg

Самая компактная подвеска из всех, мною виданных. Могут быть проблемы с жесткостью на кручение, но это наверное можно решить наваркой гориллы на верхнюю вилку.

За компактность и остроумность подвески 5+ !


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб авг 12 2006 13:17
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег



За это сообщение автора hof поблагодарил: myratov (Чт сен 17 2015 15:11)
Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт мар 18 2008 09:06
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

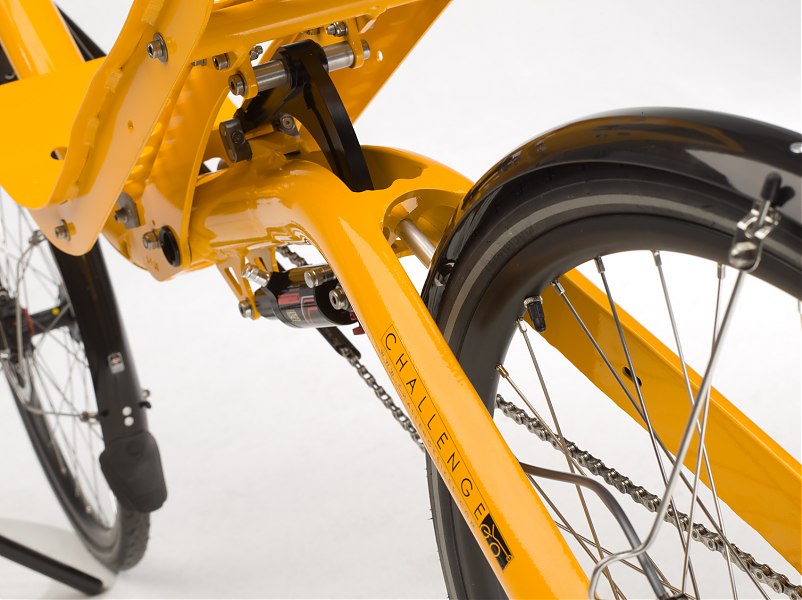

Challenge Redesigned rear suspension simulation (mpeg1 - 1.8MB)
Challenge Redesigned rear suspension (mpeg1 - 1.9MB)

Challenge-recumbents обновились и фото и видео полетело в мусорную корзину...


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пт фев 13 2009 11:54
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Обратите внимание на заднюю подвеску - так засунуть амортизатор - это надо догадаться! Классная идея, мне нравится :)
Для веломобилей-лигерадов компоновка может быть актуальной.
http://www.laharbikes.com/


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Сб мар 21 2009 15:27
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

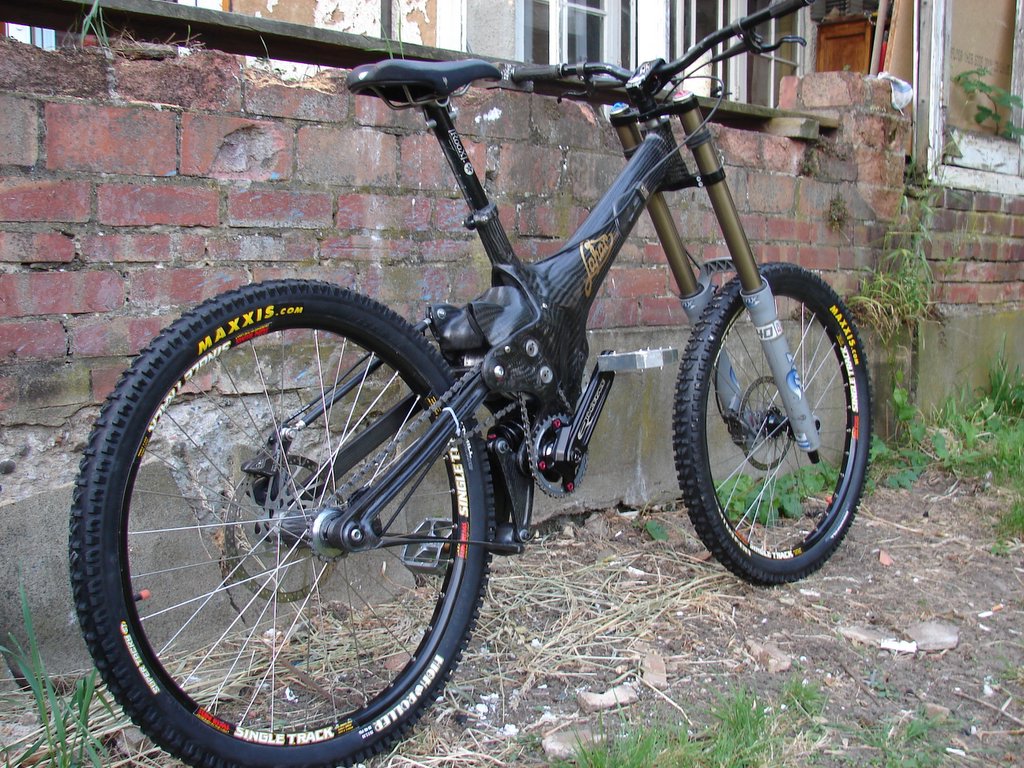

Велофетишизм:


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Сб мар 21 2009 18:15
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 8109
Откуда: Москва
Благодарил (а): 830 раз.
Поблагодарили: 364 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Front star and crancs = jest` :D

_________________
Хорошо, что есть КОНТЕНТ! :twisted:
Только он позволяет постигать Непостижимое. :techie-hiding:
МХЛ, проспект Гамидова, д.18 |секция2|;
проспект И. Шамиля, 35а |секция3|;
Шамиля, 161е |секция2| -
лучшие объекты планеты Земля! :handgestures-thumbup:


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Сб мар 21 2009 19:55
O!! Модулятор выучил англисский !!!!!


Вернуться к началу


 Заголовок сообщения:
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс мар 22 2009 00:03
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 10816
Откуда: Москва-Ногинск
Благодарил (а): 64 раз.
Поблагодарили: 512 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
Велофетишизм:

А целиком есть фотка?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн мар 23 2009 00:31
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
все, что есть


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Ср май 20 2009 21:06
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 01 2009 13:42
Сообщения: 139
Благодарил (а): 5 раз.
Поблагодарили: 9 раз.
Подскажите, где можно посмотреть жесткостные F(x) и демпфирующие F(v) характеристики задних амортизаторов?


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср май 20 2009 23:42
на упаковке...


Вернуться к началу


 Заголовок сообщения:
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Ср июн 10 2009 17:51
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: смотрим на велосипедные.
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Вт дек 29 2009 19:19
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: смотрим на велосипедные.
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вт дек 29 2009 19:23
охранительный байк :)


Вернуться к началу


 Заголовок сообщения: Re: Задняя подвеска: смотрим на велосипедные.
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 19:46
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2049
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 209 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей

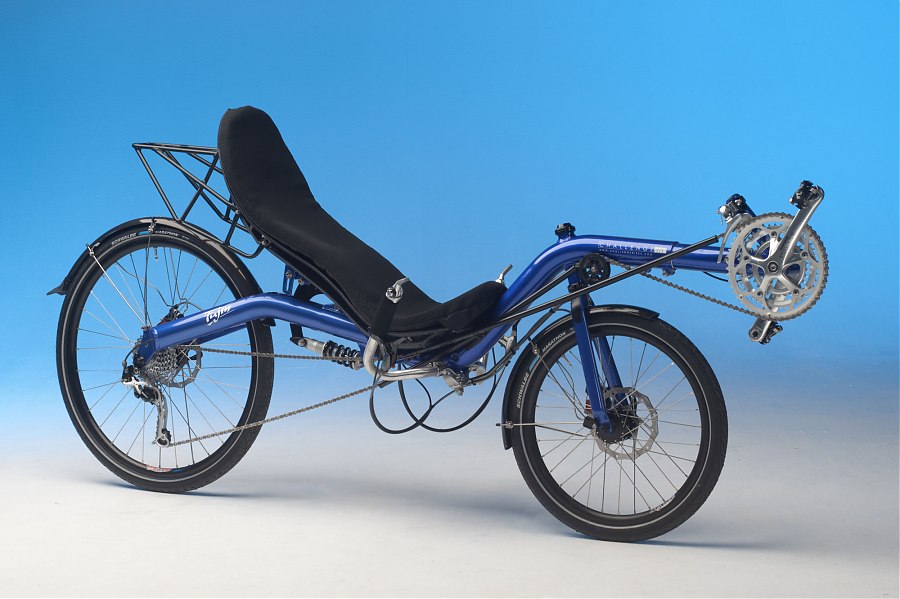

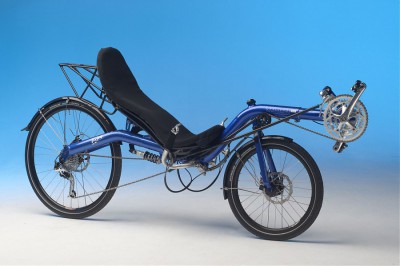

Обсуждали заднюю подвеску лигерада Challenge Fujin Tour?



Сайт производителя и подробное описание тут: http://www.challengebikes.com/publichtml/index.php?language=en&selection=semilowracers-fujintour-en

Видео работы задней подвески: http://www.youtube.com/watch?v=MEeIYrip2lA

Мне кажется это лучшая задняя подвеска из тех что я встречал на лигерадах.
Она не прямая, а через промежуточный рычаг. Благодаря этому задняя подвеска поглощает намного меньше энергии при педалировании и не раскачивается.

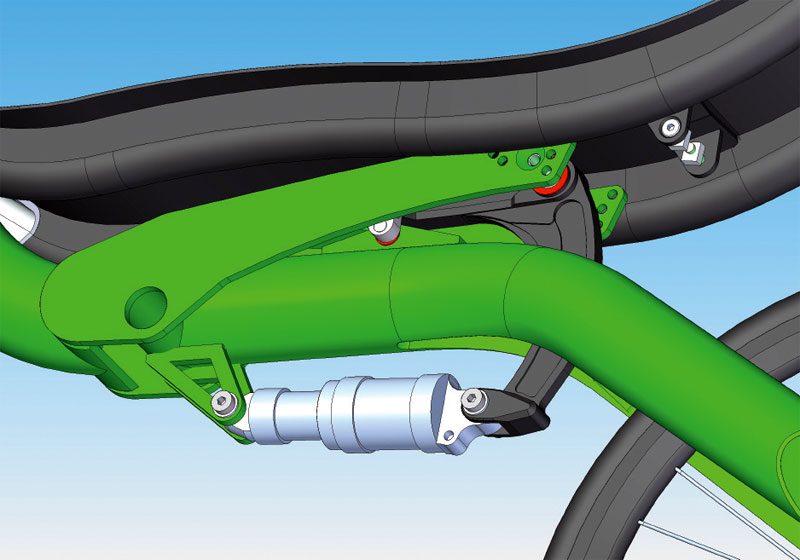

Вот изображение задней подвески:


_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Последний раз редактировалось bandanschik Вс янв 10 2010 20:44, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: смотрим на велосипедные.
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 20:11
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2049
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 209 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей

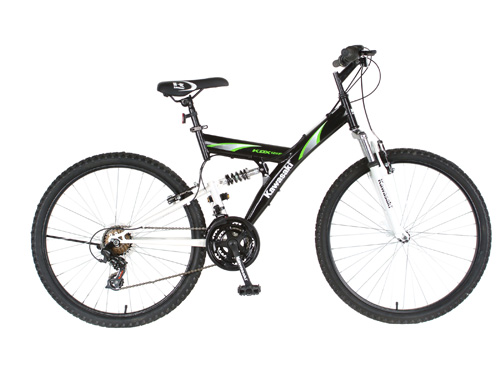

У меня сначала был китайский двухподвес за 100 баков типа этого:

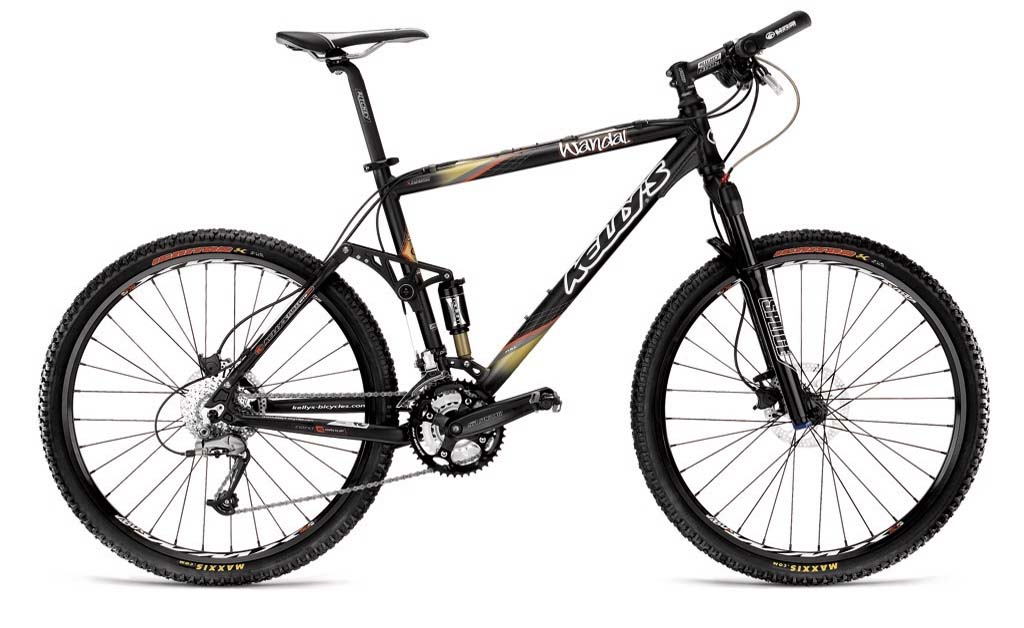

Потом я поменял его на Kellys Wandal



На Вандале стоит задний пневмо амортизатор Manitou с возможностью регулировки давления.
Задняя подвеска сделана с промежуточным рычагом.

По сравнению с задней подвеской китайозы подвеска Вандала:
1) поглощает НАМНОГО меньше энергии при педалировании. Особенно под горку. На китайозе было очень тяжело ехать в гору. Я чувствовал как почти вся сила прикладываемая к педалям тратилась не на преодоления подъема, а поглощалась задней подвеской.
2) намного жестче.
3) лучше обрабатывает неровности. Работает упруго, без раскачки и я ее не разу не пробил, в отличии от китайской.

_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: смотрим на велосипедные.
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 20:27
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
bandanschik писал(а):
Она не прямая, а через промежуточный рычаг. Благодаря этому задняя подвеска поглощает намного меньше энергии при педалировании и не раскачивается.


Спорное утверждение.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: варианты исполнения
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 20:33
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2049
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 209 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей
Я ездил на обоих велосипедах. Я знаю что пишу :naughty:
Даже не ездя, а посмотрев на фото видно что задняя подвеска с промежуточным рычагом будет есть меньше энергии при педалировании :dance:

_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: варианты исполнения
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 20:40
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2049
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 209 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей

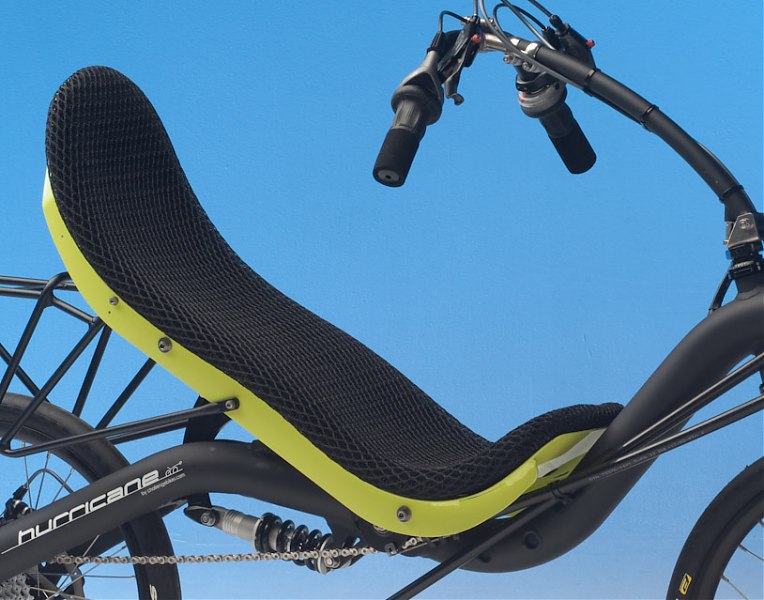

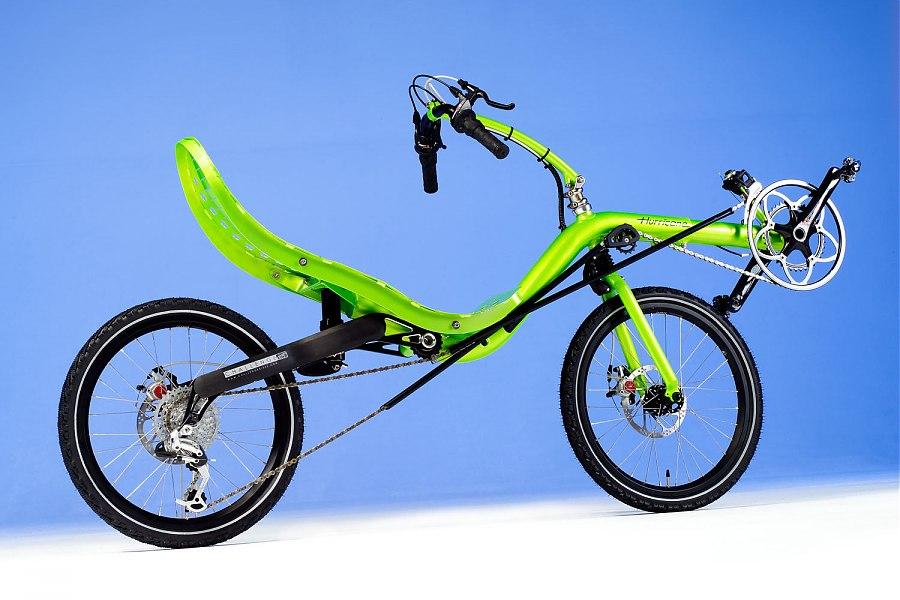

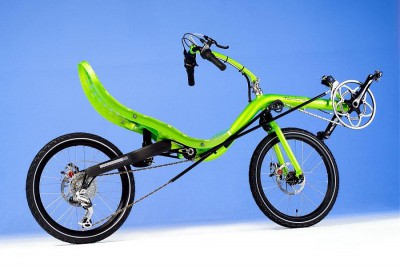

Challenge Hurricane. Не понятно или это прямая подвеска или есть промежуточный рычаг? Наверное прямая подвеска.


_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задняя подвеска: варианты исполнения
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс янв 10 2010 20:44
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1233 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
bandanschik писал(а):
Я ездил на обоих велосипедах. Я знаю что пишу :naughty:
Даже не ездя, а посмотрев на фото видно что задняя подвеска с промежуточным рычагом будет есть меньше энергии при педалировании :dance:


Голословное утверждение.
На "китайце" была просто слишком мягкая подвеска - "пробивалась, раскачивалась", как ты сказал, поэтому и были потери на педалирование. А так обе подвески - однорычажки.

Эта тема - не для споров, а тупо для картинок. Спор прекращаем.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 123 ]  На страницу 1, 2, 3, 4, 5 ... 7  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.203s | 23 Queries | GZIP : On ]
