 Заголовок сообщения: Скорпион, трайк для Серого Кардинала.
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб окт 19 2013 22:55
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Отшумели обсуждения на 53 страницах, все, кто хотел или мог, высказались, многие оказали посильную (или неоценимую) помощь... Общими усилия родился проект, стараниями Володи Измайлова он воплотился в размеры(за что ему огромное спасибо), настала пора приступать к работе с металлом и прочее... Заказчик очень убедительно просил подробные фотоотчеты, и поэтому, хотя и не очень хочется показывать кусочками, делюсь результатами первого дня работы:
Собрал два примерочных колеса - переднее на 20" и заднее на 24", и то и другое с дисковыми тормозами

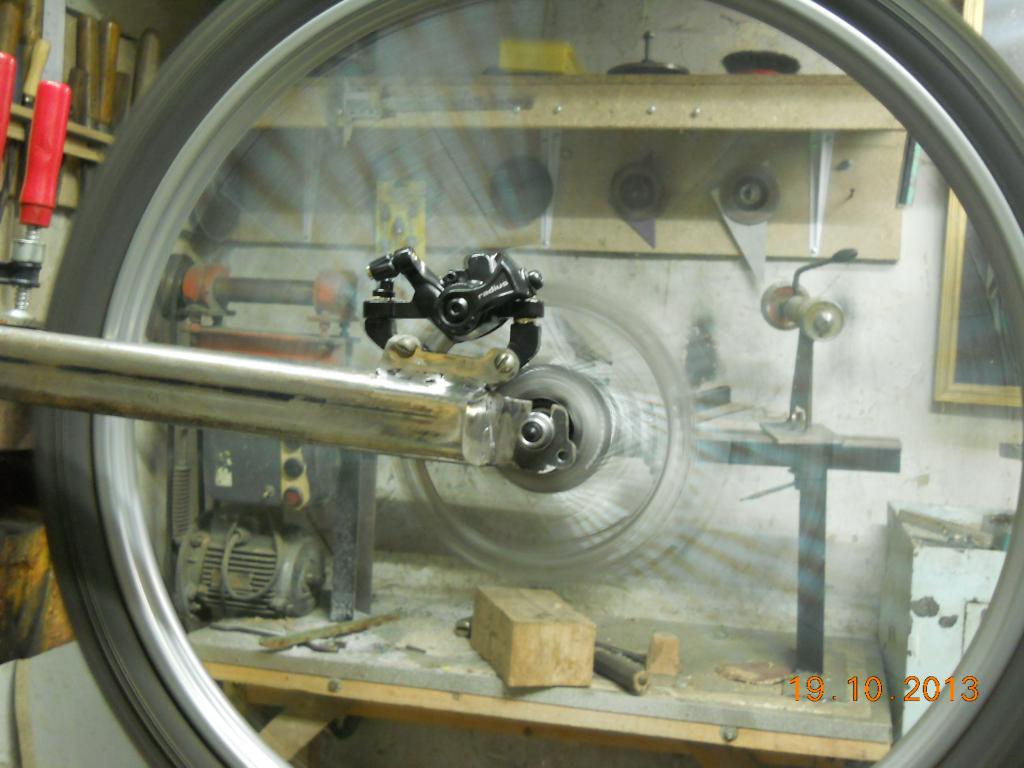

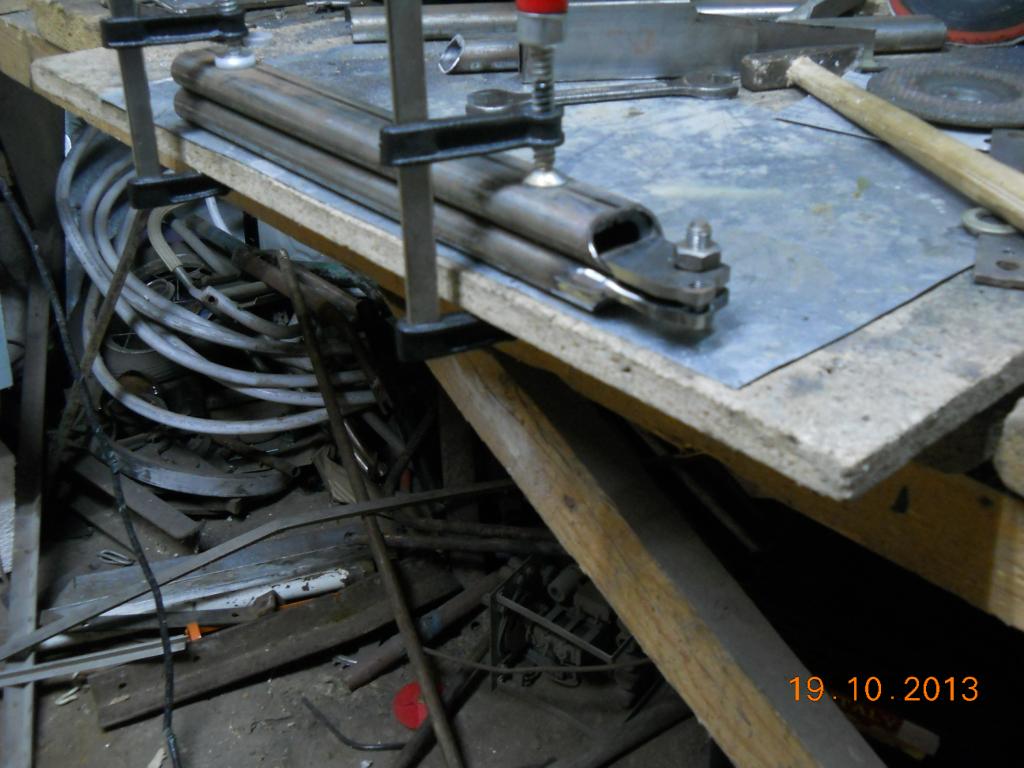

Изготовил дропы для задних маятников. Так как, увы, доступа ни к лазерной резке, ни к другим высокотехнологичным способам обработки у меня нет, нарезал болгаркой четыре отрезка металла, сварил в пакет, просверлил отверстия для оси колеса и крепления крыльев, и начал придавать нужную форму - болгаркой, напильником и т.д.

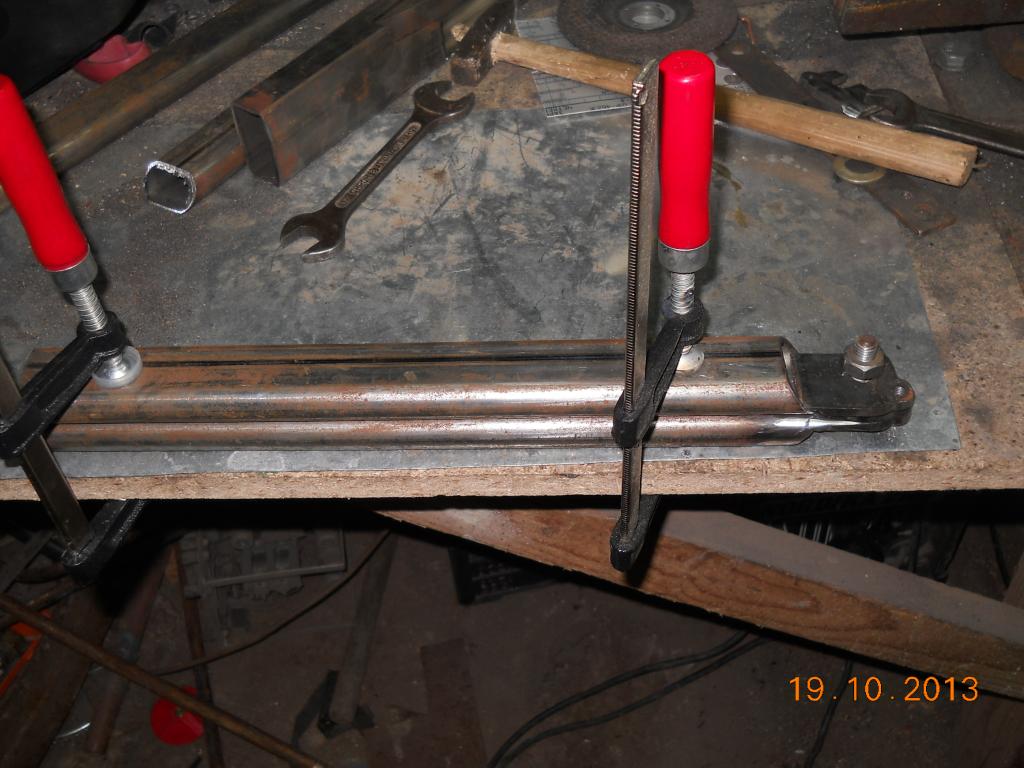

Нарезал плоскоовальную трубу для задних маятников, вварил дропы.



Ну и изготовил крепления для тормозных калиперов и приварил их к перьям

Ну вот собственно и все на сегодня...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Последний раз редактировалось O-Witte Пн мар 31 2014 19:15, всего редактировалось 3 раз(а).


За это сообщение автора O-Witte поблагодарили: 2 grey_kardinal (Сб окт 19 2013 23:11), Igor-Creator (Сб окт 19 2013 23:32)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб окт 19 2013 23:20
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
O-Witte писал(а):
многие оказали посильную (или неоценимую) помощь... Общими усилия родился проект, стараниями Володи Измайлова он воплотился в размеры(за что ему огромное спасибо),

Да, я тоже благодарю всех кто нам помогал, особенно Володю - его эскизы и расчеты помогли избежать многих потенциальных проблем.
O-Witte писал(а):
Заказчик очень убедительно просил подробные фотоотчеты, и поэтому, хотя и не очень хочется показывать кусочками,

Тут преследуются две цели
1) вдруг возникнут какие-то вопросы или пожелания. Ведь скорректировать что-то на этом этапе гораздо легче чем потом.
2) Очень интересно видеть как из ничего, рождается что-то, что потом станет почти частью тебя. :)

Этот трайк, по задумкам, станет моим основным на несколько лет. Поэтому все должно быть сделано ХОРОШО. :)

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 00:23
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 13:40
Сообщения: 1965
Откуда: г.Киров
Благодарил (а): 209 раз.
Поблагодарили: 84 раз.
Моя велотехника: Катался на "Осе-4". Сейчас на "О-РИГА-МИ".
Имя: Михаил Обатнин
O-Witte писал(а):
Ну и изготовил крепления для тормозных калиперов и приварил их к перьям

А колесо-то уже крутится! :-)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 00:33
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт авг 12 2011 09:51
Сообщения: 314
Откуда: Крым
Благодарил (а): 158 раз.
Поблагодарили: 62 раз.
Моя велотехника: Лигерад "Колумб" S/№ 3 - конструкция Алексея Ганшина, собран на основе фреймсета
Имя: Игорь
Да, интересно наблюдать, как проект постепенно воплощается в металле. А воплощать его самому, своими руками - еще интереснее! :)
Олег, несколько вопросов:
Почему ты выбрал именно плоскоовальную трубу, а не эллипсную? И какая толщина стенок у этой трубы?
Почему ты решил делать крепления для калиперов отдельными деталями, хотя их можно было сделать сразу на дропах? Кстати, какая толщина дропов?

_________________
Придумал??? СДЕЛАЙ!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 00:44
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
IVIichael писал(а):
А колесо-то уже крутится!

Накат будет отличным. :)
Igor-Creator писал(а):
А воплощать его самому, своими руками - еще интереснее!

Увы, если бы я мог... :(

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 02:39
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт авг 12 2011 09:51
Сообщения: 314
Откуда: Крым
Благодарил (а): 158 раз.
Поблагодарили: 62 раз.
Моя велотехника: Лигерад "Колумб" S/№ 3 - конструкция Алексея Ганшина, собран на основе фреймсета
Имя: Игорь
grey_kardinal писал(а):
Igor-Creator писал(а):
А воплощать его самому, своими руками - еще интереснее!
Увы, если бы я мог... :(
Андрей, я это говорил лично про себя, никого больше не имел в виду.

_________________
Придумал??? СДЕЛАЙ!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 06:30
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Igor-Creator писал(а):
Почему ты выбрал именно плоскоовальную трубу, а не эллипсную? И какая толщина стенок у этой трубы?Почему ты решил делать крепления для калиперов отдельными деталями, хотя их можно было сделать сразу на дропах? Кстати, какая толщина дропов?

ну... это... труба как-бы марки КБ - какя была, точнее, какую мне смогли привезти. Толщина стенки 1.5 мм - хорошо варится, не прожигается и довольно легкая. Крепления вместе с дропами не получилось сделать - они на разных осях...

Добавлено через 1 минуту 29 секунд:
IVIichael писал(а):
А колесо-то уже крутится!

Самое главное - оно уже тормозит... :D

Добавлено через 1 час 10 минут 42 секунды:
Igor-Creator писал(а):
Кстати, какая толщина дропов?

5 мм. Вварены внутрь трубы, труба заглушена 1 мм пластинкой...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 11:23
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
Igor-Creator писал(а):
Андрей, я это говорил лично про себя, никого больше не имел в виду.

Все впорядке. :) Просто иногда хочется сделать что-то самому, так как ты это видишь. Или что-то переделать по результатам покатушек. А нету такой возможности.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс окт 20 2013 11:35
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 13:40
Сообщения: 1965
Откуда: г.Киров
Благодарил (а): 209 раз.
Поблагодарили: 84 раз.
Моя велотехника: Катался на "Осе-4". Сейчас на "О-РИГА-МИ".
Имя: Михаил Обатнин
O-Witte писал(а):
IVIichael писал(а):
А колесо-то уже крутится!

Самое главное - оно уже тормозит... :D
Да, я об этом даже не подумал. :-)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн окт 28 2013 18:39
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
После сообщений Володи Измайлова о изготовлении собако-мобиля как-то уже и стыдно хвастаться своими скромными достижениями. Но, как-бы там ни было, задний маятник готов, работа над ним окончена до начала процесса сборки.

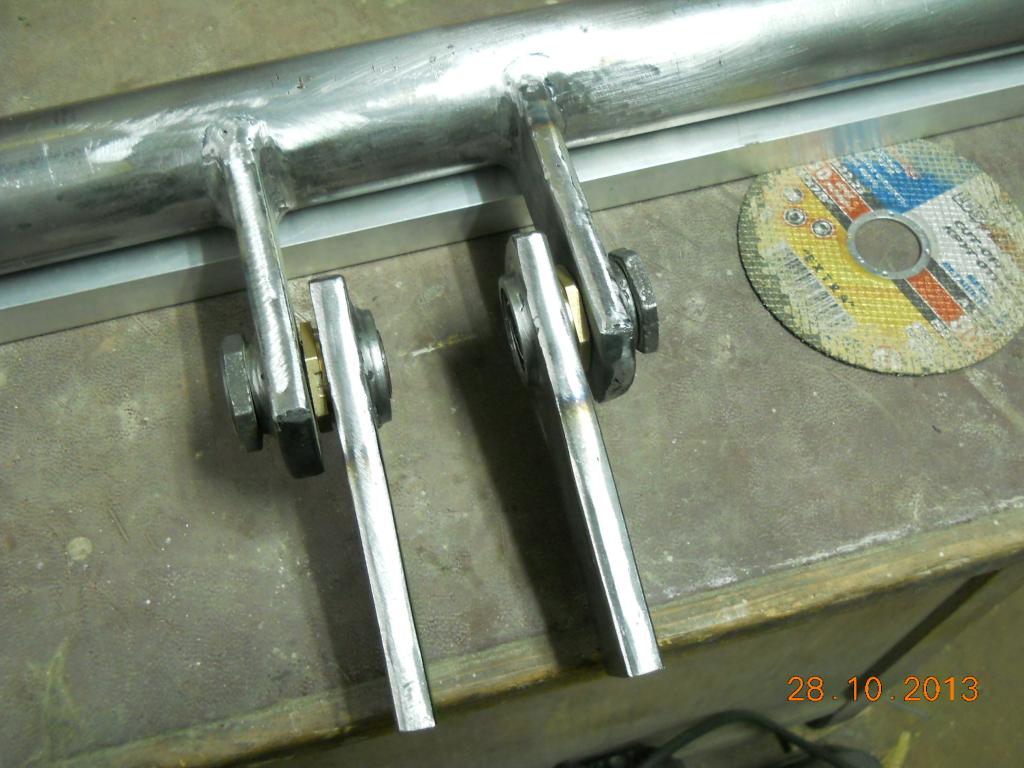

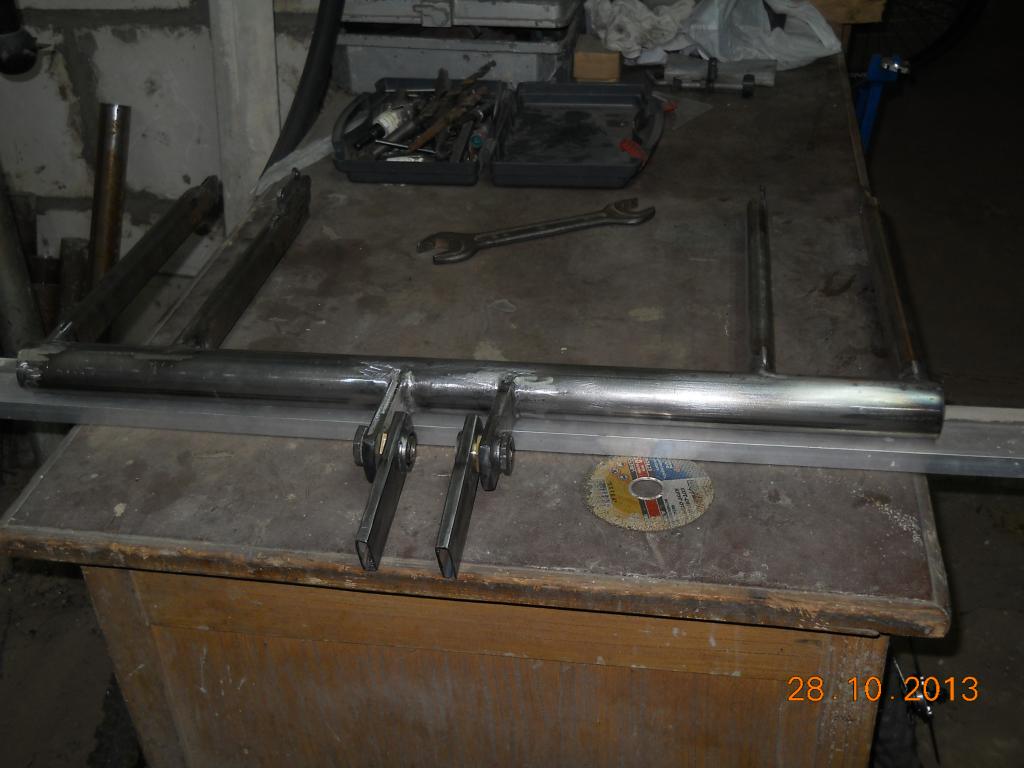

Довольно много времени отняла работа по изготовлению шарнира подвески - сначала из профтрубы 25Х40 нужно было изготовить трубу 10Х40, компромисс между весом и прочностью,:mrgreen: , потом изготовить резьбовые втулки, и собрать все это в кучу...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн окт 28 2013 19:06
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
O-Witte писал(а):
потом изготовить резьбовые втулки,

А не будет ли это со временем люфтовать?

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн окт 28 2013 19:20
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Ну, Карпук характеризует резьбовые втулки как крайне надежные и не требующие обслуживания, нагрузки там не особо большие и внутри есть бронзовая втулка, которую при износе очень просто поменять...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн окт 28 2013 19:22
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
Ок, ясно.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пт ноя 01 2013 20:08
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег

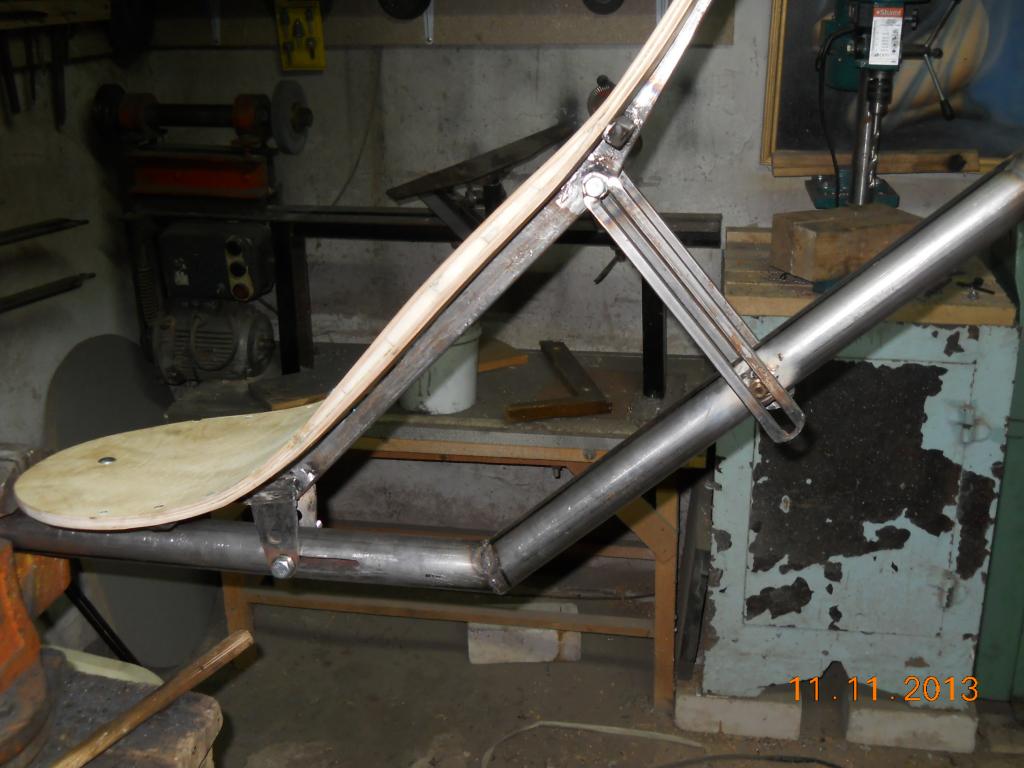

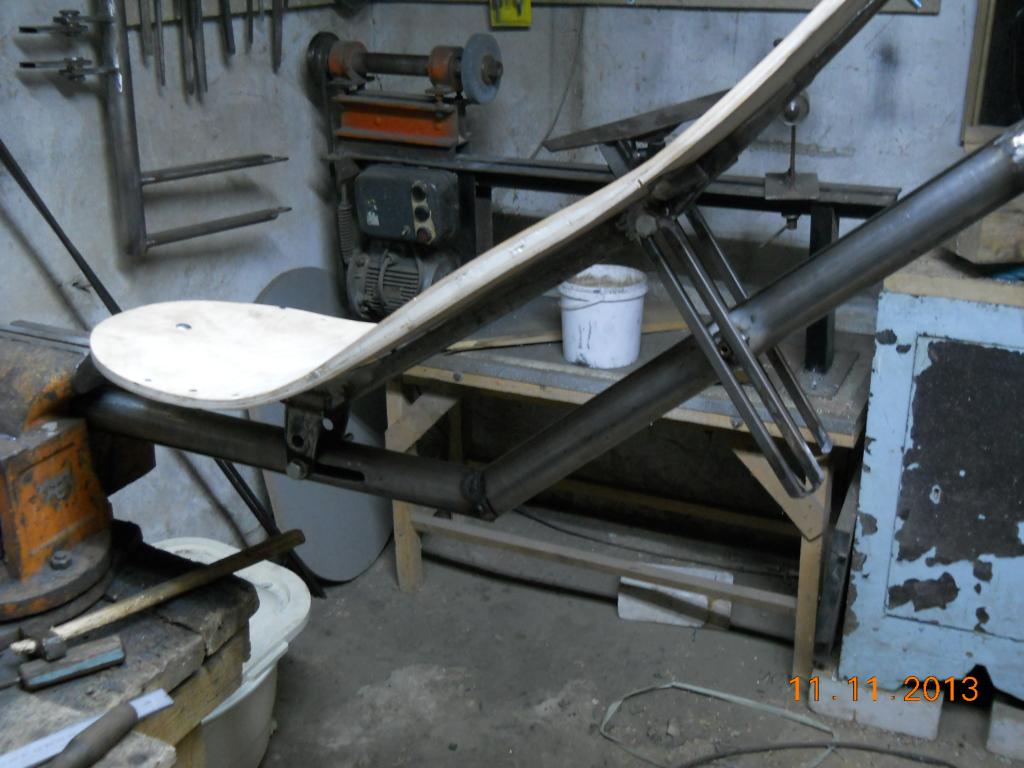

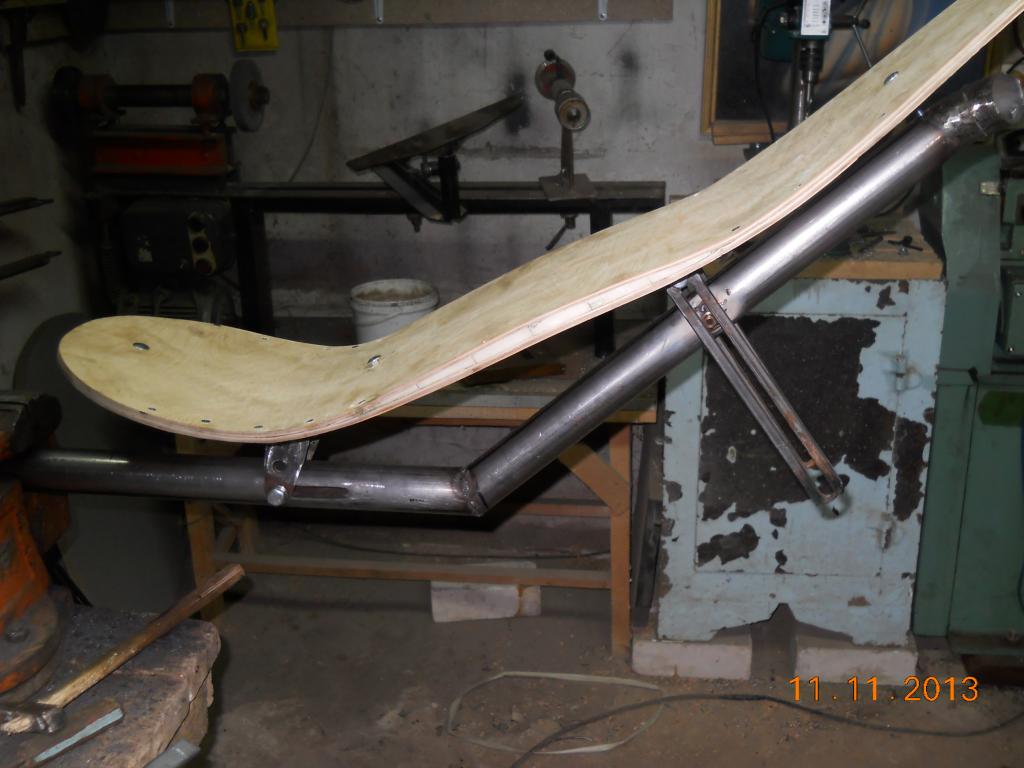

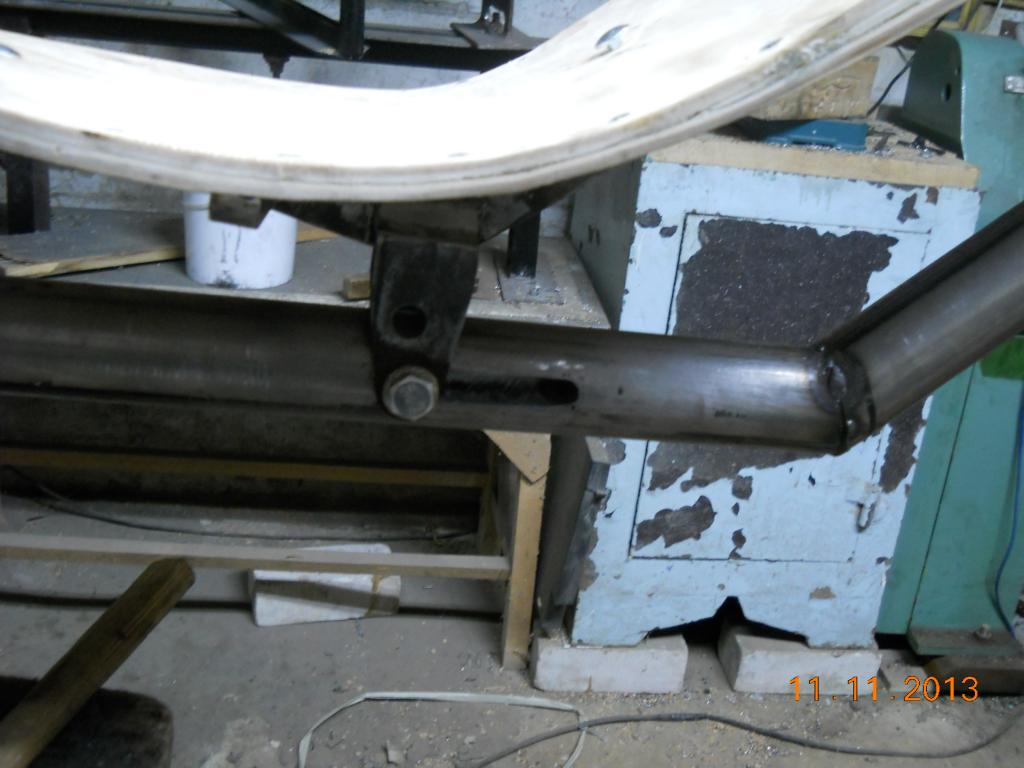

Сделал основу для сидения: http://velomobile.org/forum/viewtopic.php?f=76&t=10854

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Сб ноя 02 2013 10:20
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4495
Откуда: Киров (Вятка)
Благодарил (а): 247 раз.
Поблагодарили: 302 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
Олег, а нужная ширина выдержана? И не забудь про подголовник. :)

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км.

В сезоне 2018 года, я проехал на трайке уже: 402 км


Вернуться к началу
 Профиль

СообщениеСообщение было удалено | удалил: grey_kardinal | Сб ноя 02 2013 10:36.
Причина: дубль
 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Сб ноя 02 2013 19:43
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Про подголовник я помню, уже примерни представил, как сделать, а по поводу ширины
grey_kardinal писал(а):
Вот. Значит сидушку можно спокойно ставить шириной 30 см.

Сейчас голая фанерка 29 см, обошьется - будет 30-31...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пн ноя 11 2013 08:08
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4886
Откуда: Калач-на Дону
Благодарил (а): 1298 раз.
Поблагодарили: 1048 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Конструктивно сиденье практически закончено, остался подголовник... :P Довольно много времени отнимает изготовление всяческой мелояевки - осей, втулочек, упоров... Хорошо, что болты и гайки можно готовые купить... :mrgreen: :mrgreen:

Положение на раме регулируется в пределах 7 см, угол наклона - довольно сильно...



_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пн ноя 11 2013 09:39
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 2829
Откуда: Рига
Благодарил (а): 34 раз.
Поблагодарили: 782 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Шлицевая регулировка, конечно позволяет плавно регулировать, но при малейшем ослаблении проскальзывает, что не бывает при дискретной регулировки.
При сильной затяжке упоров под спиной, гайки будут стремиться разжать шлиц все шире и шире...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Grey Trike, трайк для Серого Кардинала.
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Пн ноя 11 2013 11:47
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн ноя 28 2011 12:28
Сообщения: 1277
Откуда: Москва
Благодарил (а): 182 раз.
Поблагодарили: 199 раз.
Моя велотехника: Артиг.
ICE VTX
Куча ТЗ перед Штракиным
Имя: Виктор Махнёв
А какой металл используете?

_________________
Вот вам --трёхколёсный велосипед для взрослых
По уставу Ю-СИ-АЙ
Хоть ложись и помирай.
Просто писаю в штаны,
Как они там все равны!
Первый пятихат в сезоне 2016 есть!


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 544 ]  На страницу 1, 2, 3, 4, 5 ... 28  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.180s | 25 Queries | GZIP : On ]
