 Заголовок сообщения: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вс сен 10 2017 00:33
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб сен 02 2017 20:14
Сообщения: 242
Благодарил (а): 17 раз.
Поблагодарили: 32 раз.
Моя велотехника: Лигерад Стрела
Имя: ФЛЮР
И так, хочется послушать как реализовать такое с малыми трудозатратами, вытачиваниями и тд.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс сен 10 2017 20:12
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 27 2011 08:05
Сообщения: 389
Откуда: Ярославль
Благодарил (а): 30 раз.
Поблагодарили: 60 раз.
Моя велотехника: Деревянный трайк без руля "Буратино", в процессе изготовления трайк "Бред"
Хотеть не вредно! Сами что можете предложить?

_________________
Жизнь, это движение к цели. Конечный пункт известен, остаток времени тоже. При прохождении маршрута, будь осторожен - путь может оказаться слишком коротким!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс сен 10 2017 20:15
Не в сети
Активно интересующийся

Зарегистрирован: Вт апр 04 2017 17:44
Сообщения: 303
Откуда: Самара
Благодарил (а): 97 раз.
Поблагодарили: 89 раз.
Моя велотехника: Лигерад БИМ17 передний привод с неподвижной кареткой 26"
Имя: Виктор
А что особенно сложного в изготовлении оригинальной втулки? не хитрая токарная деталь.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс сен 10 2017 20:21
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб сен 02 2017 20:14
Сообщения: 242
Благодарил (а): 17 раз.
Поблагодарили: 32 раз.
Моя велотехника: Лигерад Стрела
Имя: ФЛЮР
Отшельник а что предлагать, ну вот я имею стандартное колесо со стандартной втулкой с осью на 9 мм, как мне колесо крепить за одну сторону?

Добавлено через 1 минуту 16 секунд:
brumin изготовить то можно, но может есть обходные пути :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс сен 10 2017 20:32
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 2813
Откуда: Рига
Благодарил (а): 34 раз.
Поблагодарили: 775 раз.
Моя велотехника: "Рига 2011" первый - за три дня
velociraptor писал(а):
И так, хочется послушать как реализовать такое с малыми трудозатратами, вытачиваниями и тд.

никак, самое простое ищи втулку в которой можно заменить стандартные подшипники на такие которые имеют диаметр внутренноено отверстия 12-16-20-25мм и подбирай ось из болта или кругляка.
9мм для консоли не выдержит



За это сообщение автора Voolodja поблагодарили: 2 myratov (Пн сен 11 2017 03:10), velociraptor (Вс сен 10 2017 20:36)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 00:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн апр 15 2013 18:43
Сообщения: 303
Благодарил (а): 60 раз.
Поблагодарили: 187 раз.
Моя велотехника: трайк "Рыжик",
мини-вело-чопер "Чертёнок №13"
дельта-трайк "Смайлик"
трайк "Шустрый"
лигерад "БЗИК"
Имя: Андрей
купил втулку на пром подшипниках. подшипники выпресовал. у них размер 30Х10Х7. купил подшипники 30Х17Х7. впресовал во втулку. одел на ось. езжу третий год. пока доволен.



За это сообщение автора odin поблагодарил: myratov (Пн сен 11 2017 03:12)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 07:47
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб сен 02 2017 20:14
Сообщения: 242
Благодарил (а): 17 раз.
Поблагодарили: 32 раз.
Моя велотехника: Лигерад Стрела
Имя: ФЛЮР
odin укажи ссылку какую конкретно?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 08:19
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн апр 15 2013 18:43
Сообщения: 303
Благодарил (а): 60 раз.
Поблагодарили: 187 раз.
Моя велотехника: трайк "Рыжик",
мини-вело-чопер "Чертёнок №13"
дельта-трайк "Смайлик"
трайк "Шустрый"
лигерад "БЗИК"
Имя: Андрей
https://provelolab.ru/velozapchasti/vtu ... shipnikah/
https://krsk.au.ru/4429221/
для примера.



За это сообщение автора odin поблагодарил: velociraptor (Пн сен 11 2017 09:48)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 08:38
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4682
Откуда: Калач-на Дону
Благодарил (а): 1249 раз.
Поблагодарили: 1022 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
Флюр, а готовые под консоль купить не хочешь? Не по 400 руб, конечно, но зато сразу есть крепление под диск и сделаны под толстую ось.

Добавлено через 1 минуту 40 секунд:
https://t-b.ru.com/catalog/product/9191 ... bYFQ4AgHMI
Тоже под 17 ось.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...



За это сообщение автора O-Witte поблагодарил: velociraptor (Пн сен 11 2017 09:48)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 09:49
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб сен 02 2017 20:14
Сообщения: 242
Благодарил (а): 17 раз.
Поблагодарили: 32 раз.
Моя велотехника: Лигерад Стрела
Имя: ФЛЮР
Олег я пока только собираю инфу, не знаю чего хочу покамест.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 10:19
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2061
Откуда: Казань
Благодарил (а): 63 раз.
Поблагодарили: 297 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
Просто покупаешь втулку под 20 ось и ставишь консольно на 20 мм ось, собственно. В качестве оси в ряде случаев подойдет даже толстостенная труба, нужного диаметра без токарной обработки. Самые недорогие такие втулки, что удалось найти - это Novatek, стоят около 2000 руб. (передние). Под твое ТЗ указанный вариант подходит максимально.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles



За это сообщение автора Denis Silantiev поблагодарил: myratov (Пн сен 11 2017 10:43)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 11:45
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2186
Откуда: БелгаРусь
Благодарил (а): 495 раз.
Поблагодарили: 407 раз.
Моя велотехника: http://velomobile.org/forum/viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
velociraptor писал(а):
И так, хочется послушать как реализовать такое с малыми трудозатратами, вытачиваниями и тд.

Взять штангенциркуль, зайти в веломастерскую. Поискать заднюю втулку с чашками 30 мм. и кареточный картридж с подшипниками 30х16. Правда придется во втулке наплыв рассверлить или напильником сточить. Часто такое внутри бывает.
Если для трайка, Флюр, хочешь, можно и как у Силантьева (поскромничал?) втулки торпедо использовать.
Я себе два переспицевал на них. Использую на дюймовых рулевых конусах, трубе 22 мм. Вес компенсируется надежностью и удобством крепления. (можешь на Тритончике посмотреть)

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 12:01
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс июл 31 2011 08:48
Сообщения: 348
Откуда: Семибратово Ярославской области
Благодарил (а): 37 раз.
Поблагодарили: 97 раз.
Моя велотехника: Лигерад "Дачник" с задним приводом.Лигерад "Салют"(донор советский велосипед "салют")
Имя: Евгений

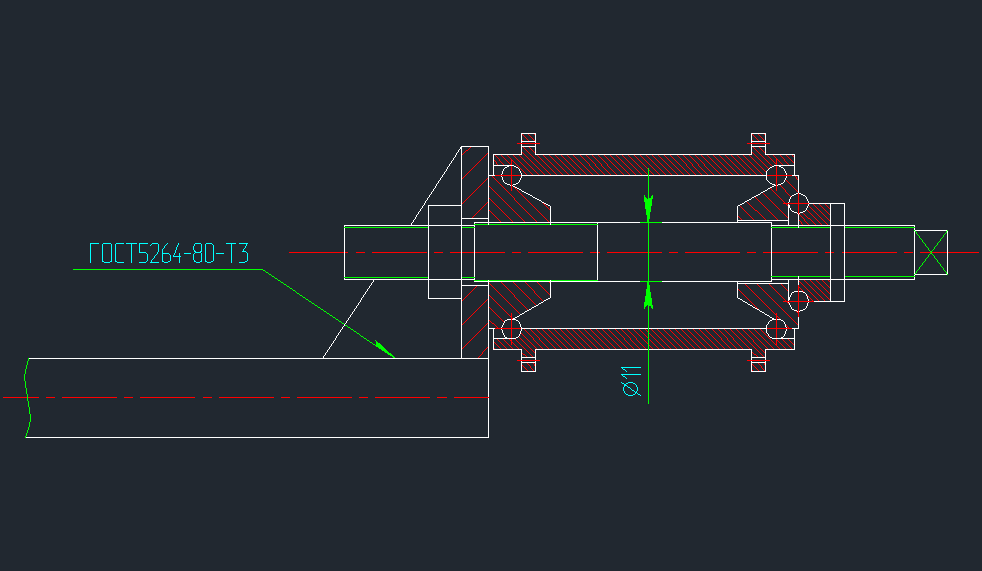

А как на прилагаемом рисунке никто не делал? Все детали (коме рамы) от заднего колеса обычного односкоростного дорожного велосипеда.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 12:22
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4682
Откуда: Калач-на Дону
Благодарил (а): 1249 раз.
Поблагодарили: 1022 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
lastloch, ось получается те же 12 мм - это мало.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 12:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс июл 31 2011 08:48
Сообщения: 348
Откуда: Семибратово Ярославской области
Благодарил (а): 37 раз.
Поблагодарили: 97 раз.
Моя велотехника: Лигерад "Дачник" с задним приводом.Лигерад "Салют"(донор советский велосипед "салют")
Имя: Евгений
O-Witte писал(а):
lastloch, ось получается те же 12 мм - это мало.

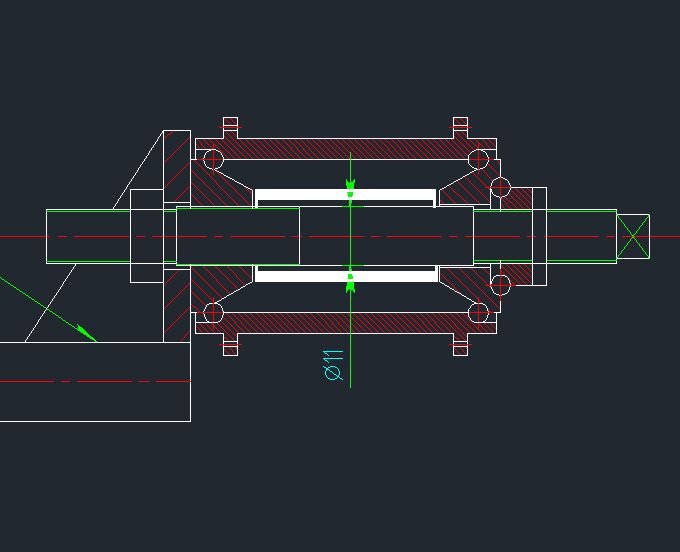

Возможно мало а возможно и достаточно. Левый (на рисунке) конус прижат гайкой крепления к стойке и берет на себя как минимум 50% нагрузки. Далее вправо сравнительно небольшая консоль диаметром 11 мм из "крепкой" стали. Марку не знаю, но качество хорошее. Многолетний опыт (чутье конструктора) подсказывает мне что этот вариант будет работать. Если кто-то делал так - просьба сообщить результат, чтобы не тратить понапрасну время и силы (я тоже хочу сделать трайк-грузовик).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 13:44
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 10622
Откуда: Москва-Ногинск
Благодарил (а): 52 раз.
Поблагодарили: 495 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
lastloch писал(а):
А как на прилагаемом рисунке никто не делал?

Я делал. В принципе, ход размышлений понятен. Я делал на такое на детском трайке. Делать что-то серьёзное так я бы не стал, но не потому что идея порочна, идея как раз правильная, а потому что подобные детали делаются из пластилина.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 14:22
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4070
Откуда: Моск. обл.
Благодарил (а): 174 раз.
Поблагодарили: 717 раз.
Имя: Дмитрий
lastloch писал(а):
Если кто-то делал так - просьба сообщить результат,
Даже хуже делали, ставили колесо на ось от педали. Вот тут например был скандальчик на эту тему.
viewtopic.php?f=83&t=5485


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 16:18
Не в сети
Активно интересующийся

Зарегистрирован: Вт апр 04 2017 17:44
Сообщения: 303
Откуда: Самара
Благодарил (а): 97 раз.
Поблагодарили: 89 раз.
Моя велотехника: Лигерад БИМ17 передний привод с неподвижной кареткой 26"
Имя: Виктор
lastloch если есть возможность сделать конус из "крепкой" стали, термообработанной до возможности быть линзой подшипника, то может объединить левый конус и ось? тогда ось сможет быть больше по диаметру как в зоне крепления к раме так и между подшипниками.
и еще вопрос зачем шарики между правым конусом и гайкой?
я протачивал такую заднюю втулку и ставил пром подшипники.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 18:37
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4070
Откуда: Моск. обл.
Благодарил (а): 174 раз.
Поблагодарили: 717 раз.
Имя: Дмитрий
lastloch писал(а):
Многолетний опыт (чутье конструктора) подсказывает мне что этот вариант будет работать.
А я бы ещё вставил между конусами распорную втулку. Это усложнит регулировку подшипников, но зато повысит жесткость.



brumin писал(а):
еще вопрос зачем шарики между правым конусом и гайкой?
Наверное потому что он есть в оригинале? Но и без него должно работать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное крепление колес на обычных втулках(ступицах)
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Пн сен 11 2017 18:55
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 2887
Откуда: Полтава
Благодарил (а): 1383 раз.
Поблагодарили: 337 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
lastloch писал(а):
А как на прилагаемом рисунке никто не делал? Все детали (коме рамы) от заднего колеса обычного односкоростного дорожного велосипеда.

У Вас только схема применительно к втулке "Торпедо" дорожного велосипеда.
Согласен с применением родной оси. Я так делал, есть на сайте.Там конуса обрезаны и только на больших конусах. Ещё есть точённая (справа) втулка, контактирующая с отверстием ведущего конуса.
Позже дам фото.

Добавлено через 3 минуты 7 секунд:
dim писал(а):
спорную втулку. Это усложнит регулировку подшипников, но

Не будет регулировки.

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 56 ]  На страницу 1, 2, 3  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.162s | 21 Queries | GZIP : On ]
