 Заголовок сообщения: Веломобиль Challenger
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пт дек 08 2017 17:29
Не в сети
Интересующийся

Зарегистрирован: Вт июн 02 2015 15:10
Сообщения: 28
Откуда: Калуга
Благодарил (а): 21 раз.
Поблагодарили: 39 раз.
Моя велотехника: Трайк, 2013 г. Лигерад "VIKING", 2015-2016 г., Трайк "Challendger"
Имя: Алексей
Автор: Есичев Алексей
Категория: трайк
Название: "Challenger"
Год создания: 2017
Тип транспортного средства: заднеприводный трайк
Основное назначение: универсально-туристический
Передняя подвеска: пока нет
Задняя подвеска: есть
Переднее колесо: 20" управляемые
Заднее колесо: 26" ведущее
Рама: хребтовая (профильная 40х40х1,5 и круглые трубы (толщина стенки 1,5 мм))
Материал рамы: сталь
Масса: 22 кг
Тип трансмиссии и наличие передач: цепная 3х7
Размеры:
колея - 750 мм
база - 1200 мм
высота посадки - 370 мм
высота каретки 470 мм
Особенности, отличительные черты транспортного средства: Тестовая основа для корпусного веломобиля.

Плюсы: Для трайка аппарат получился весьма удачным. Удобная посадка и управление, достаточно узкий и легкий для подобной конструкции и материалов. Устойчив на дороге на скорости (60 км/ч) и в поворотах. Благодаря толстым покрышкам нет вибрации на ручках руля. Задняя подвеска совершенно не чувствует ям и стыков асфальта.
Минусы: Багажник не подрессоренный, что будучи нагруженным и в купе с большим задним колесом может приводить к "шимми" на руле при проезде серии неровностей асфальтовой дороги (резонанс). Проявляется не значительно и редко. При езде по ямам и стыкам на асфальте при большой скорости чувствуется нехватка передней подвески (приходиться притормаживать). В дождь очень не хватает какой-нибудь защиты - из-за низкой посадки брызги из-под колес машин летят прямо в лицо (плащ не спасет, только мотошлем :D )

Представленный трайк является лишь основой для изготовления веломобиля с закрытым кузовом. Его постройка стала воплощение желания иметь всепогодный велосипед, ведь дожди на целый месяц летом а также ненастные весна и осень весьма частые явления. Окончательно в этом убедился после поездки в дождь на трайке по автомобильной дороге. Мало того, что дождь сверху заливал, так и брызги воды из луж из-под колес автомобилей - весьма неприятное явление. Велодорожек у нас нет, поэтому обычного тентованного навеса не достаточно.

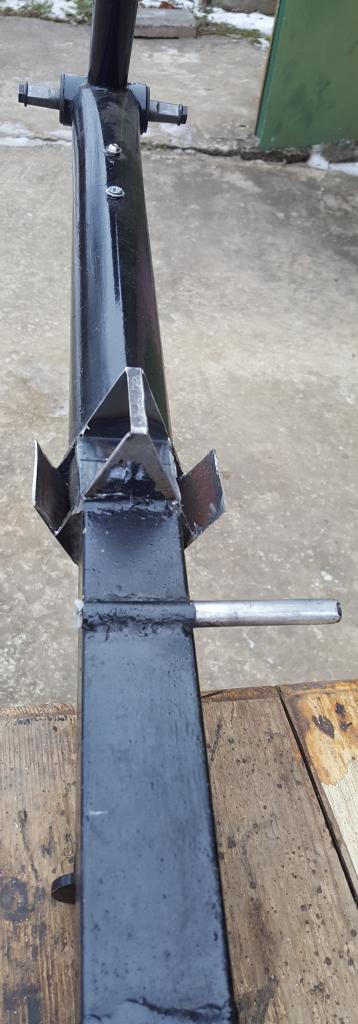

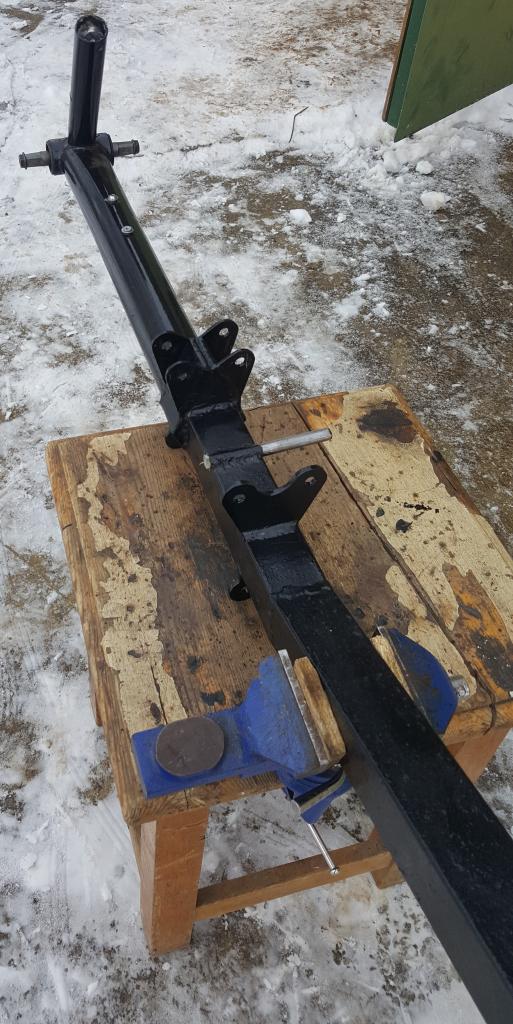

Прообразом трайка послужил английский трайк ICE Adventure. Для изготовления рамы пошли детали рам велосипедов MTB и стальная профильная труба 40х40х1,5 мм. Сборка происходила на деревянных стапелях и прочих приспособлениях, для соблюдения геометрии рамы. Изначально трайк имеет только задний подвес. Но для веломобиля будет изготовлена и передняя подвеска. Шарнир заднего маятника на подшипниках качения. Передние рулевые колонки на промподшипниках также. Передние оси выточены из стальной трубы и имеют диаметр 20 мм. Втулки передних колес алюминиевые на промподшипниках.

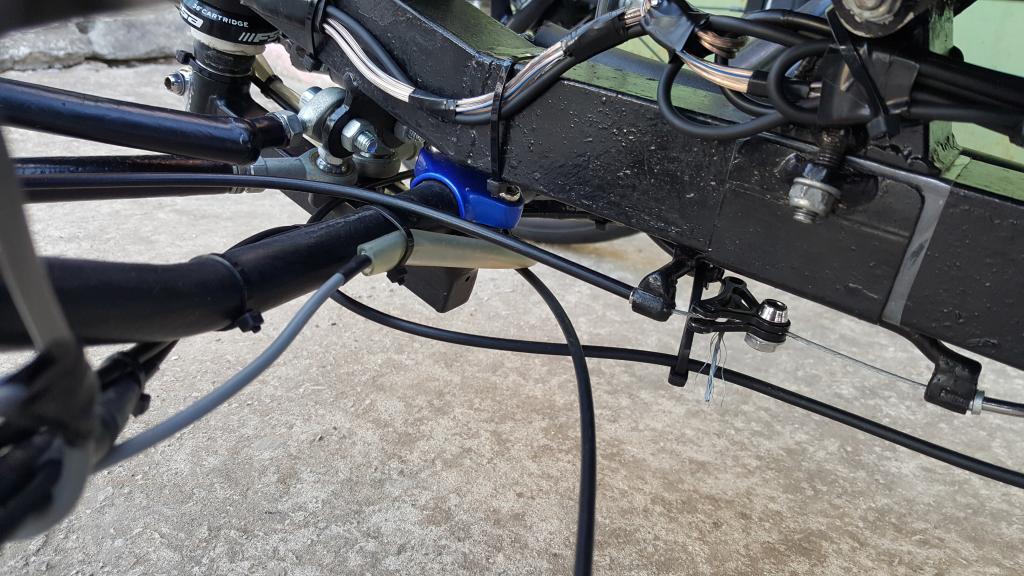

Тормозная система на заднем колесе типа V-brake, передние - дисковые механические, приводятся в движение от одной тормозной ручки тросиками с делителем, для равномерного усилия. Для веломобиля задний тормоз будет переделан на дисковый.

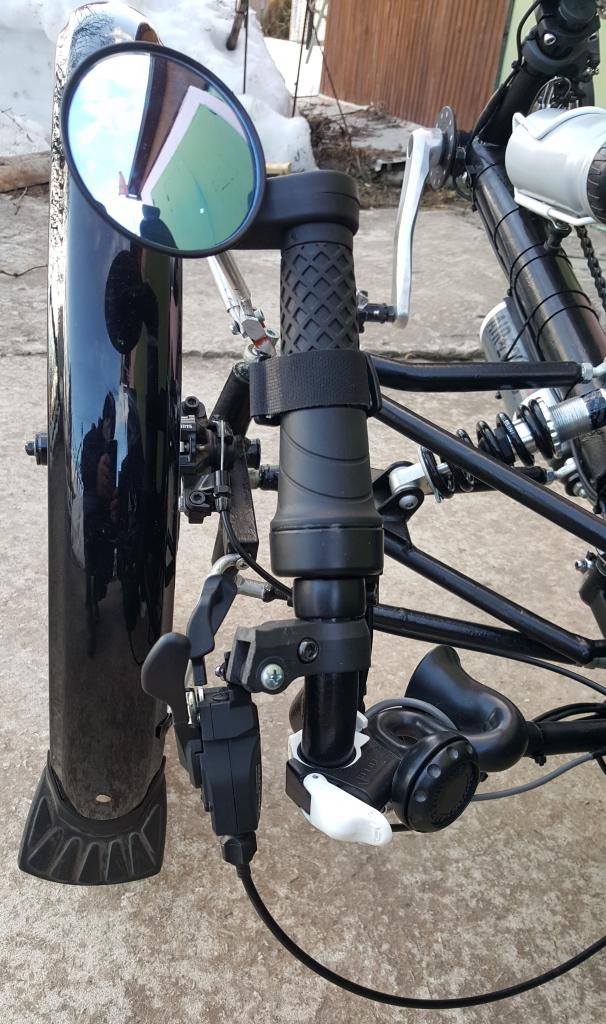

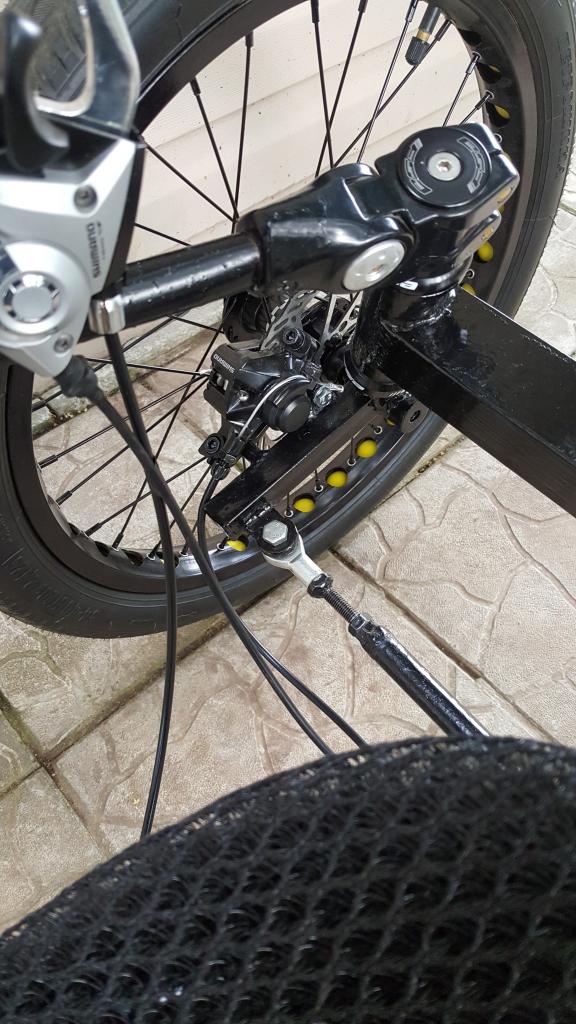

Рулевая система прямая с верхними рулями на рулевых шкворнях передних колес. Несмотря на то, что такой руль очень удобен и прост, в тесном кузове веломобиля ему нет места, поэтому также будет переделан.

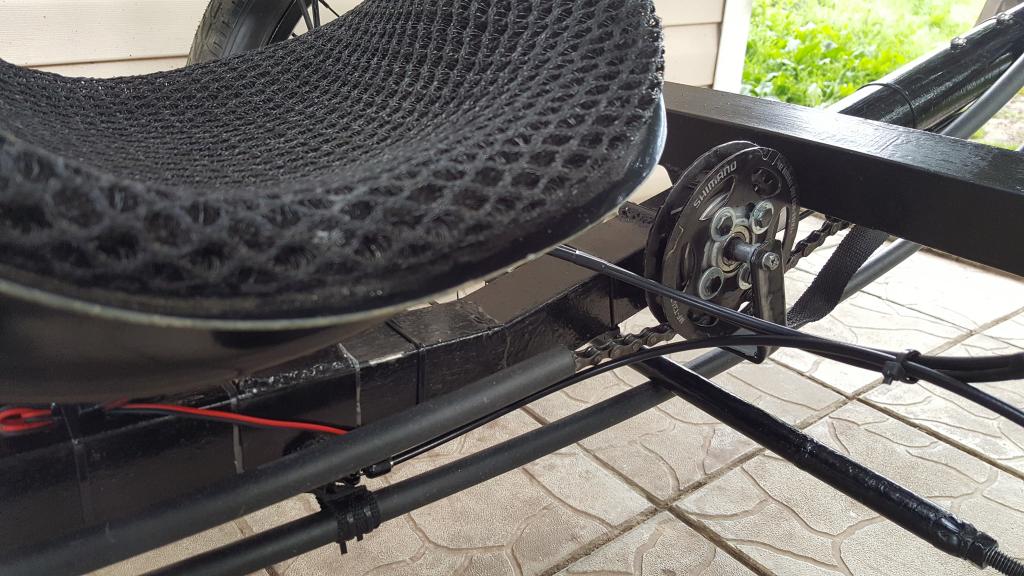

Трансмиссия имеет в себе два металлических отжимных ролика (в основе звездочка), свободно перемещающихся по оси вслед за цепью при переключениях передач, дабы избежать ее перекоса.

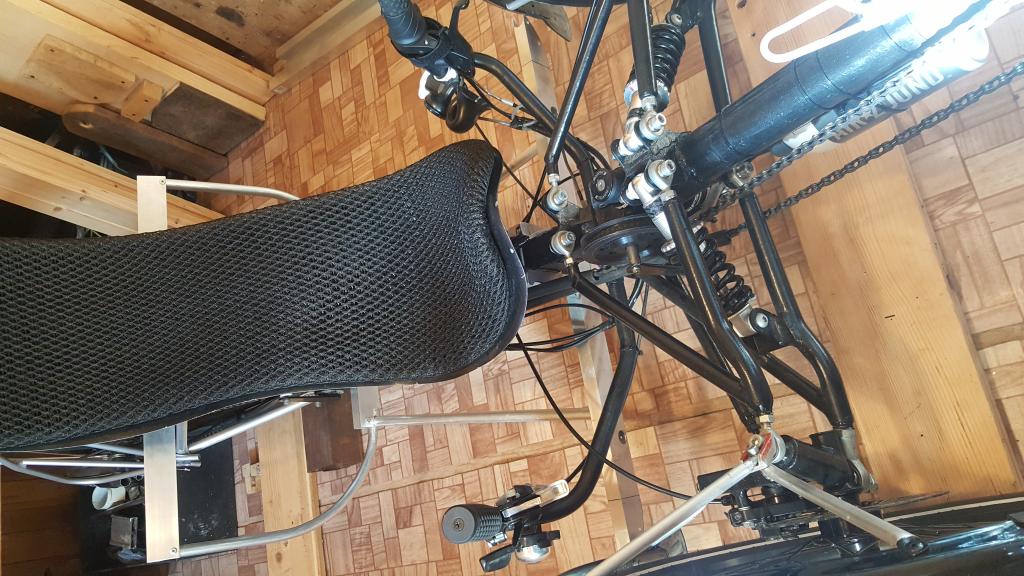

Сиденье пластиковое анатомической формы с вентизитом и подголовником. Регулируется по углу наклона спинки. Подголовник регулируется во всех плоскостях. Трайк не имеет регулируемого выноса каретки, поэтому регулировка под рост происходит перемещением сиденья вдоль по раме.
Трайк имеет все необходимое свето-звуковое оборудование и вместительный багажник-велоштаны. Бутылка для воды крепиться на выносе каретки.

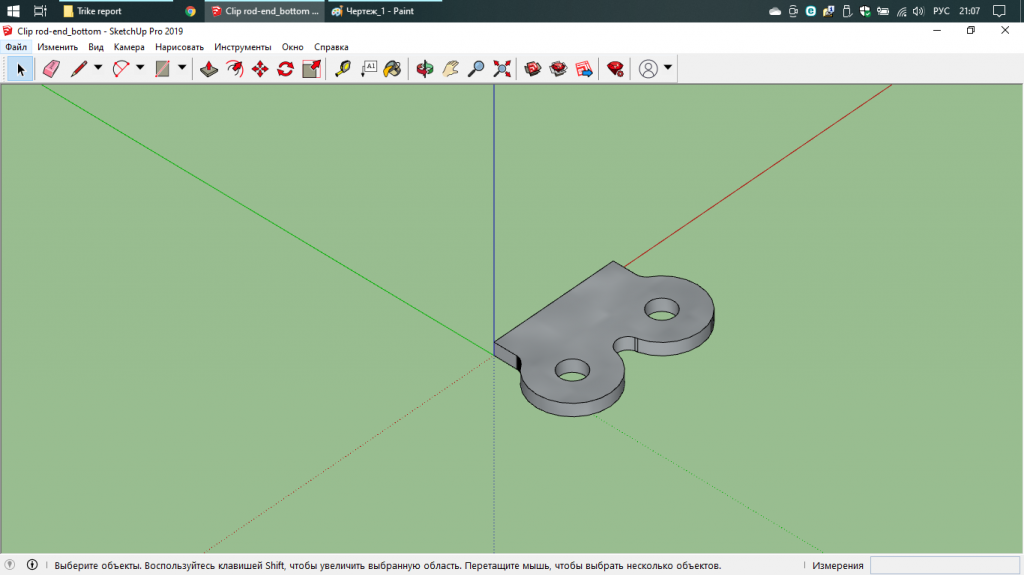

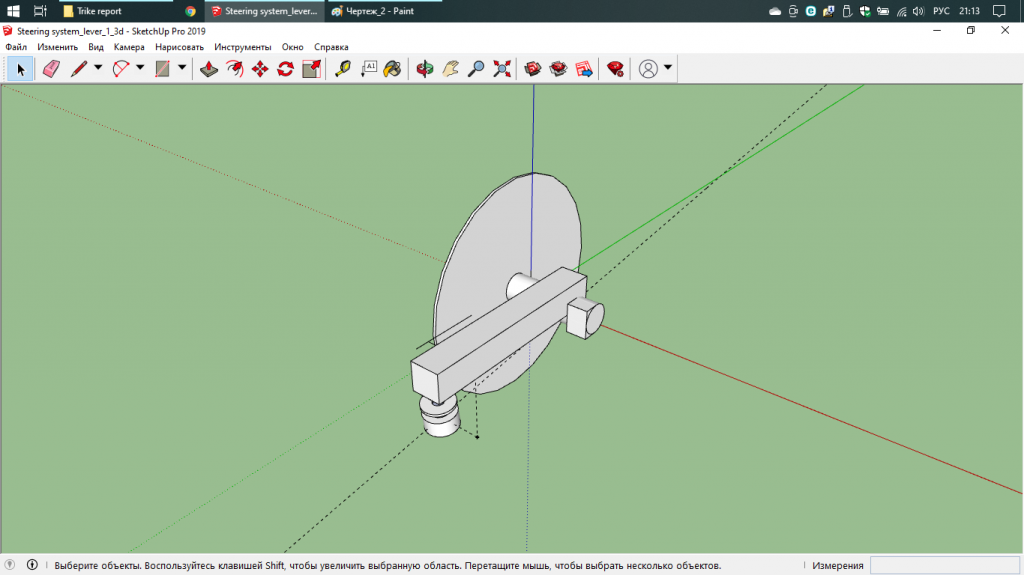

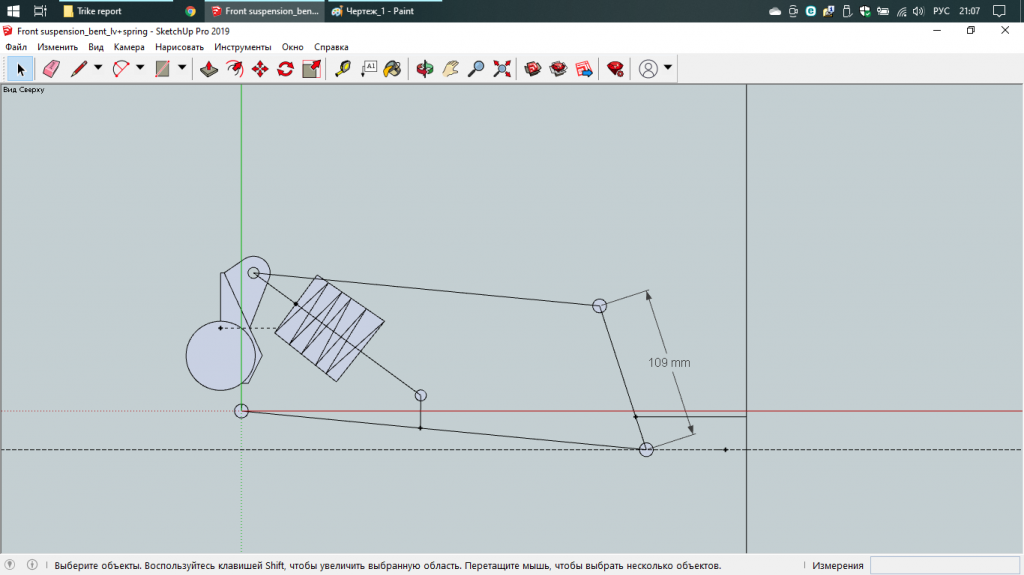

Трайк прошел необходимые испытания на пригодность к веломобилю. Вносятся следующие изменения: передние колеса на подвесках (МакФерсон или параллельные рычаги), руль-хомяк или две отдельные ручки-качалки со своими тягами (как на веломобиле Quest), заднее колесо 20", трансмиссия на 8-ми скоростной планетарной втулке и системе с одной ведущей звездой, багажник переноситься в кузов веломобиля.

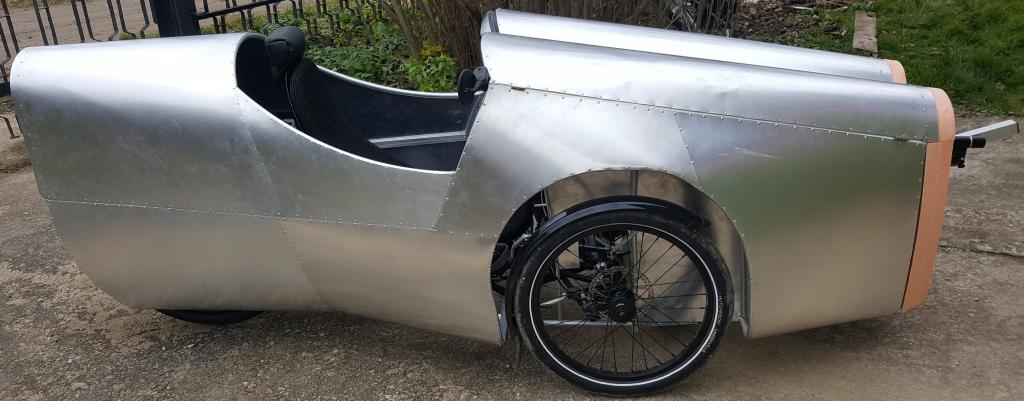

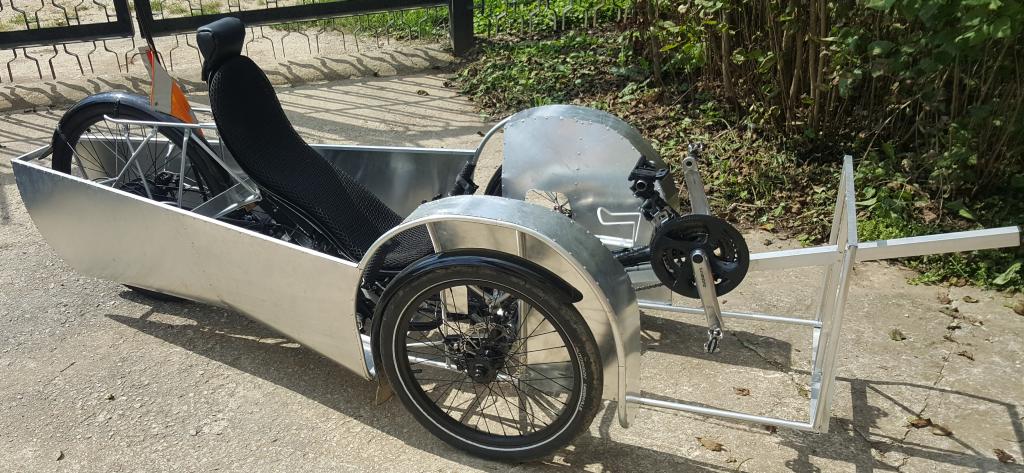

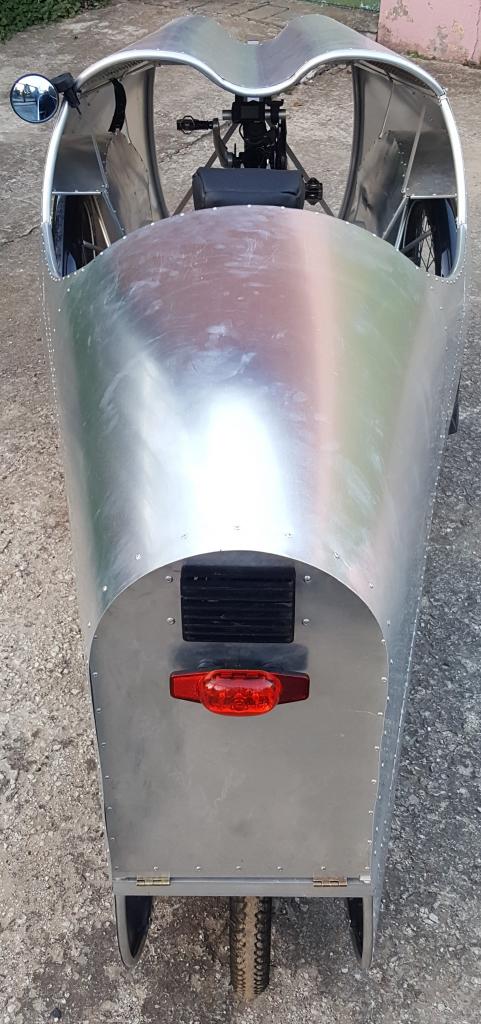

Впереди большая работа по созданию кузова.

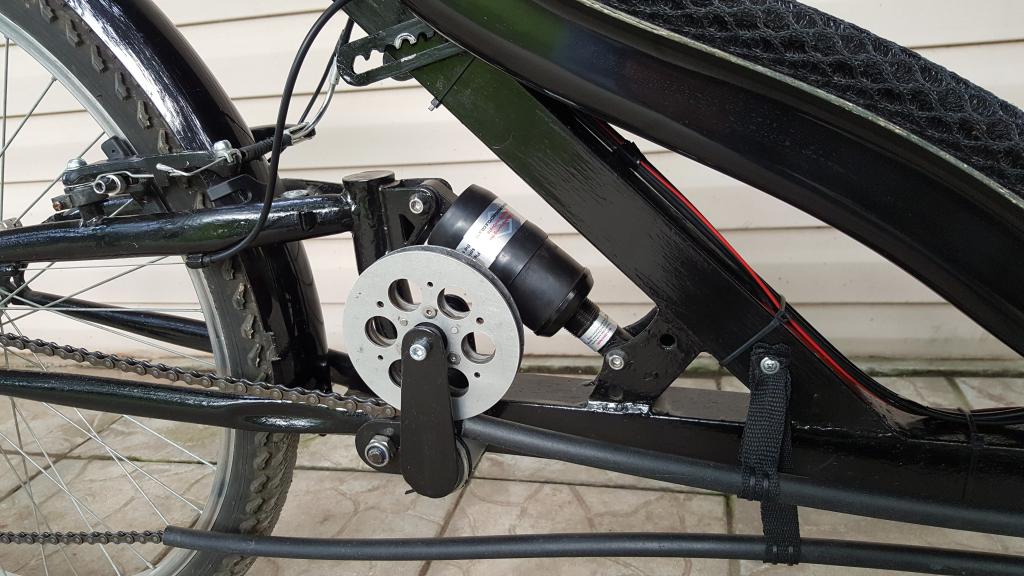

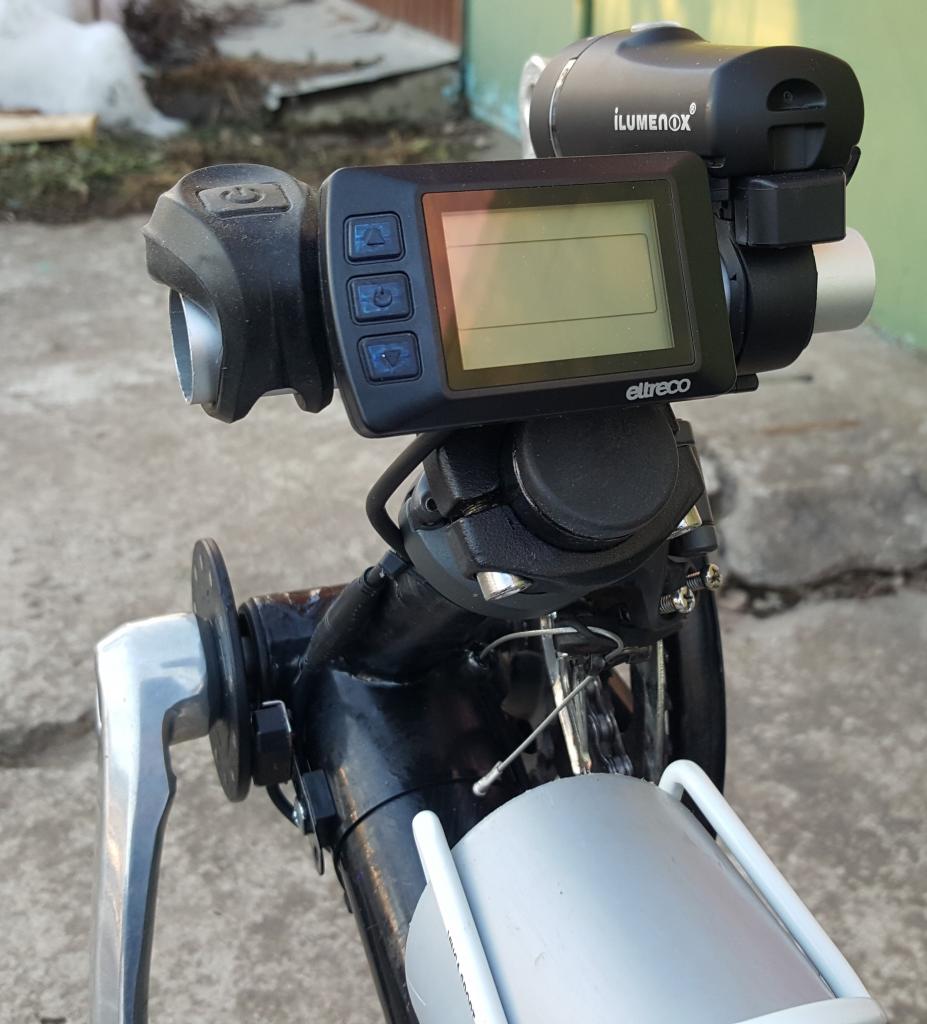

В качестве эксперимента устанавливался комплект мотопривода "Комета" на заднее колесо. Скорость на прямой достигала 60 км/ч. Чувствуешь себя пилотом боллида на трассе. Неплохой такой ассистент :D .


Вложения:

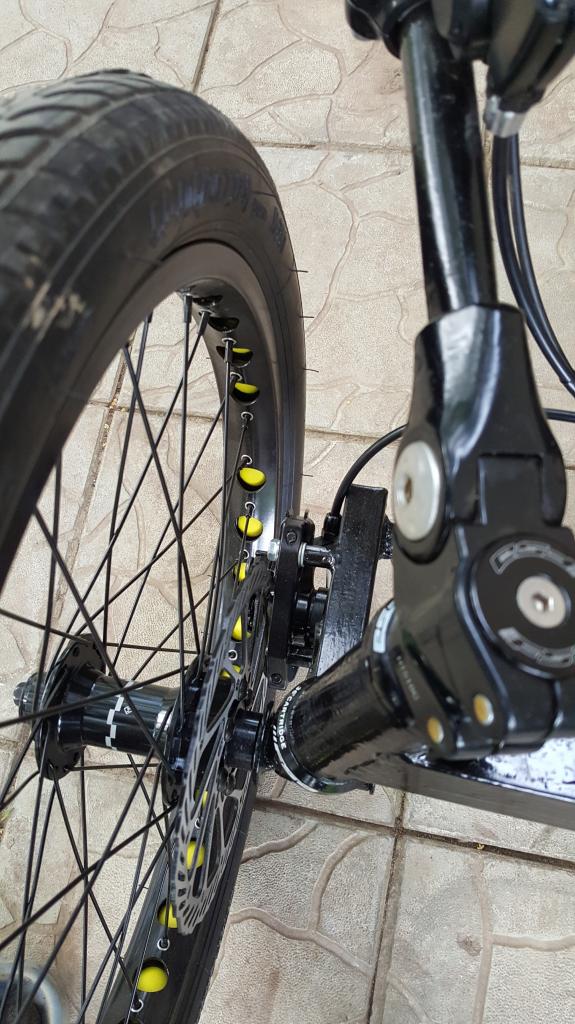

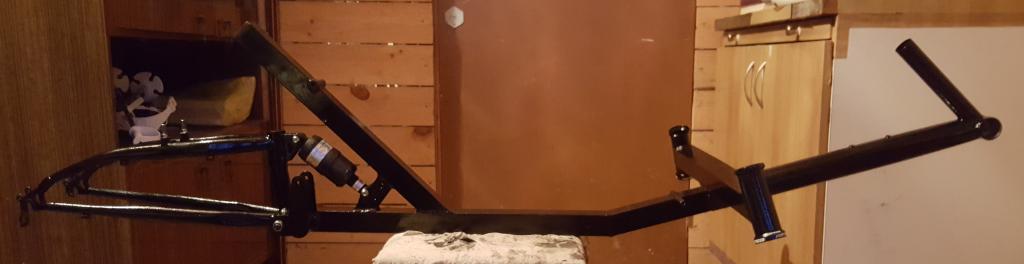

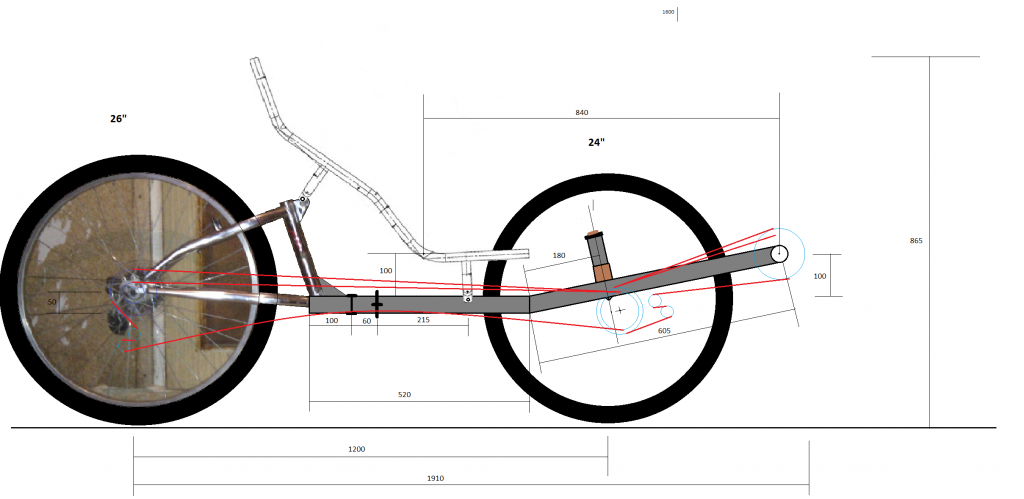

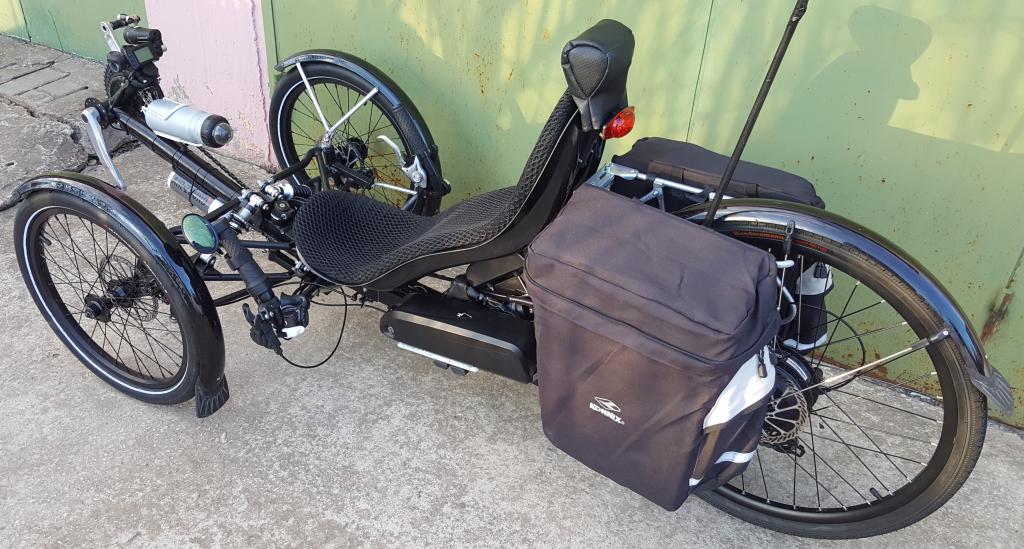

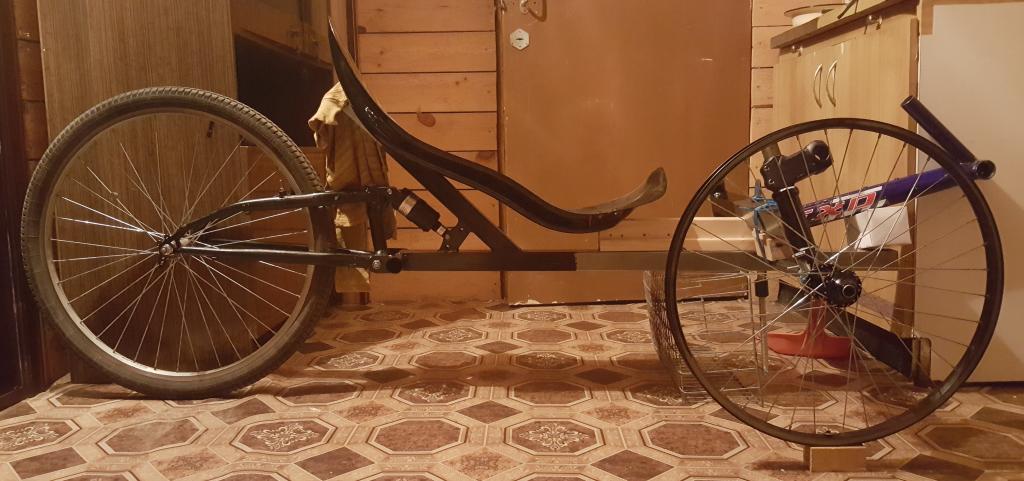

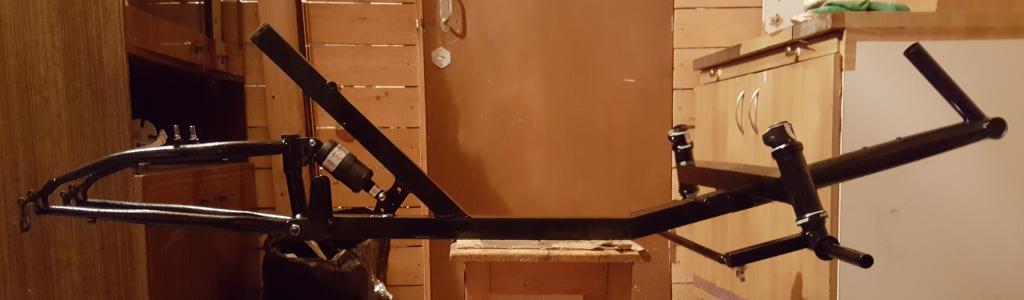

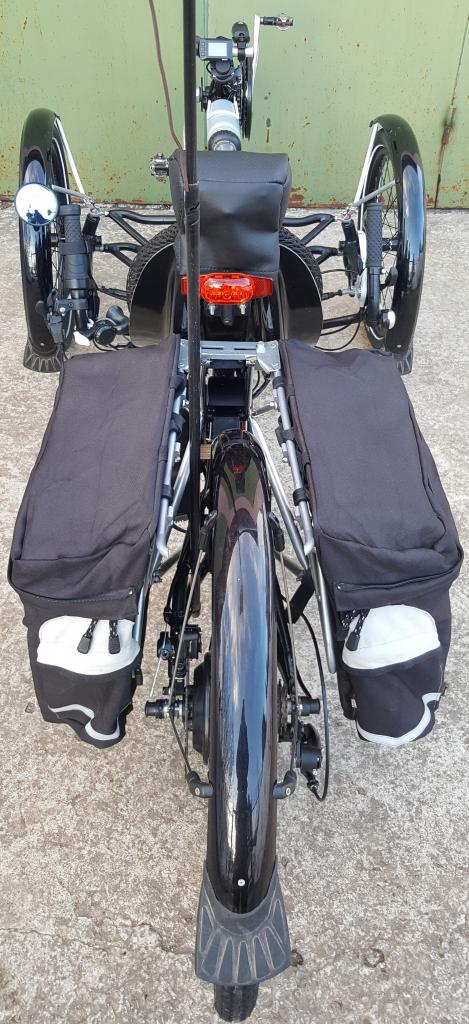

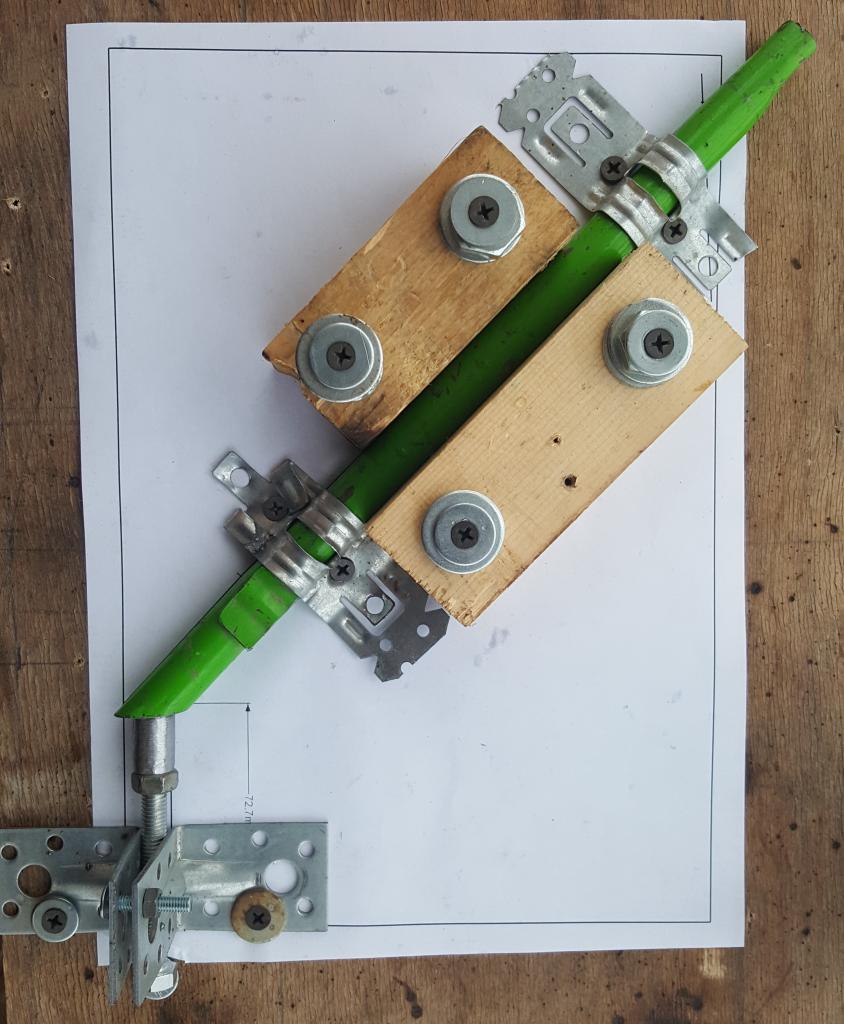

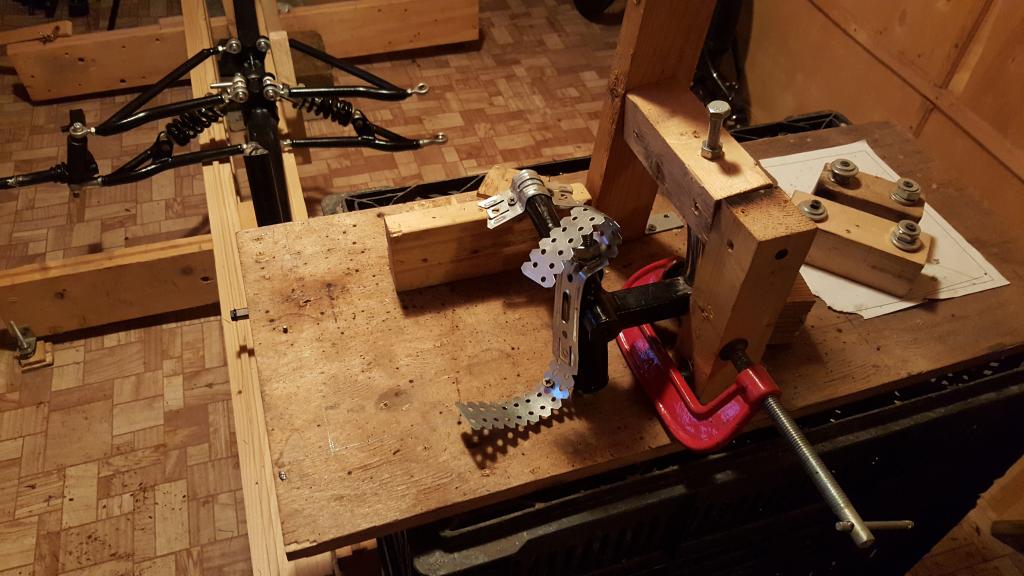

Комментарий к файлу: первые наброски

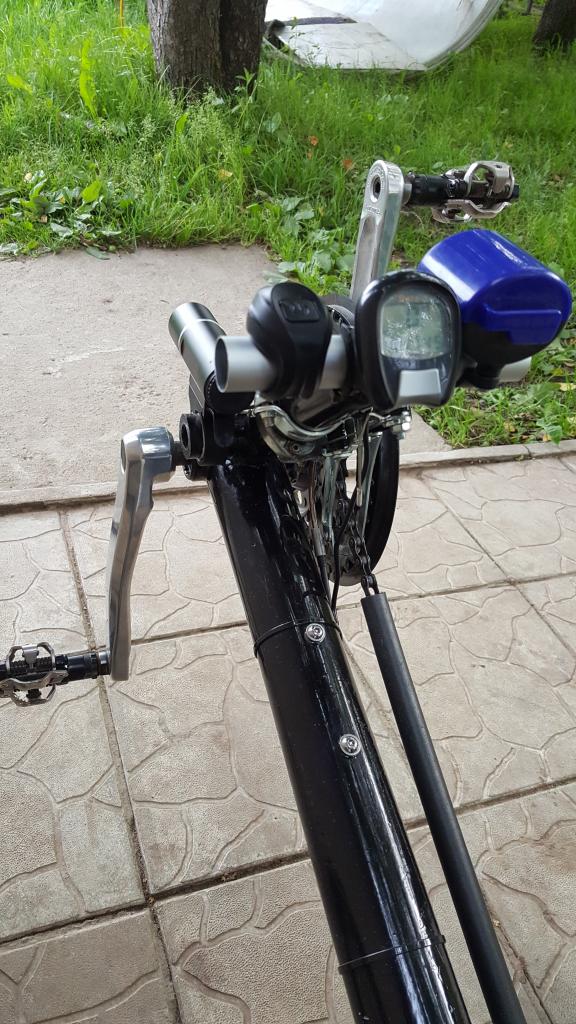

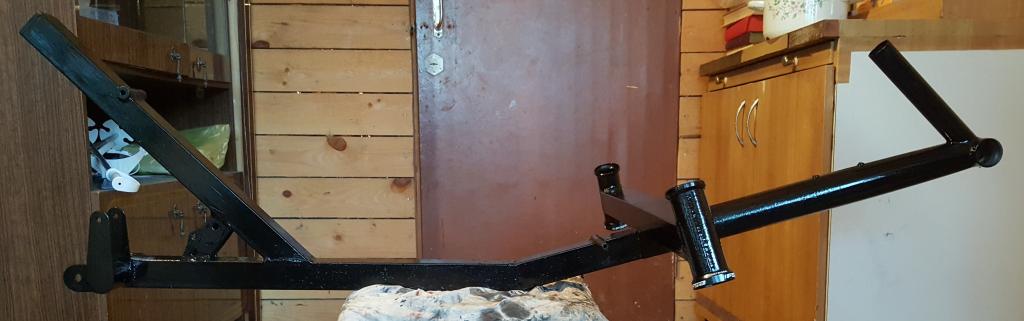

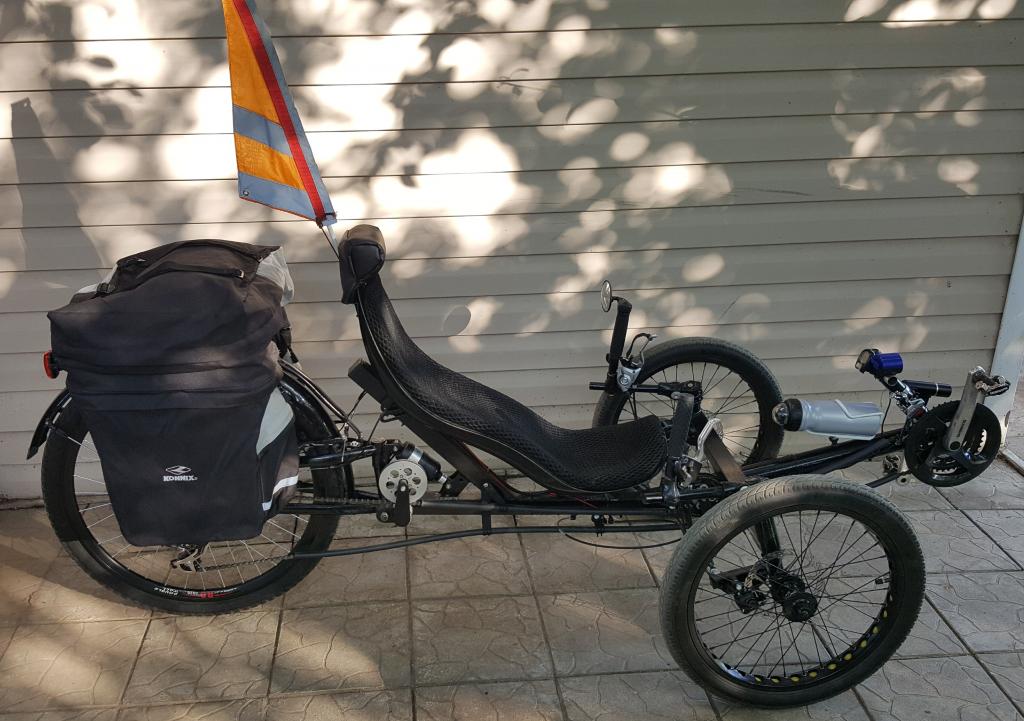

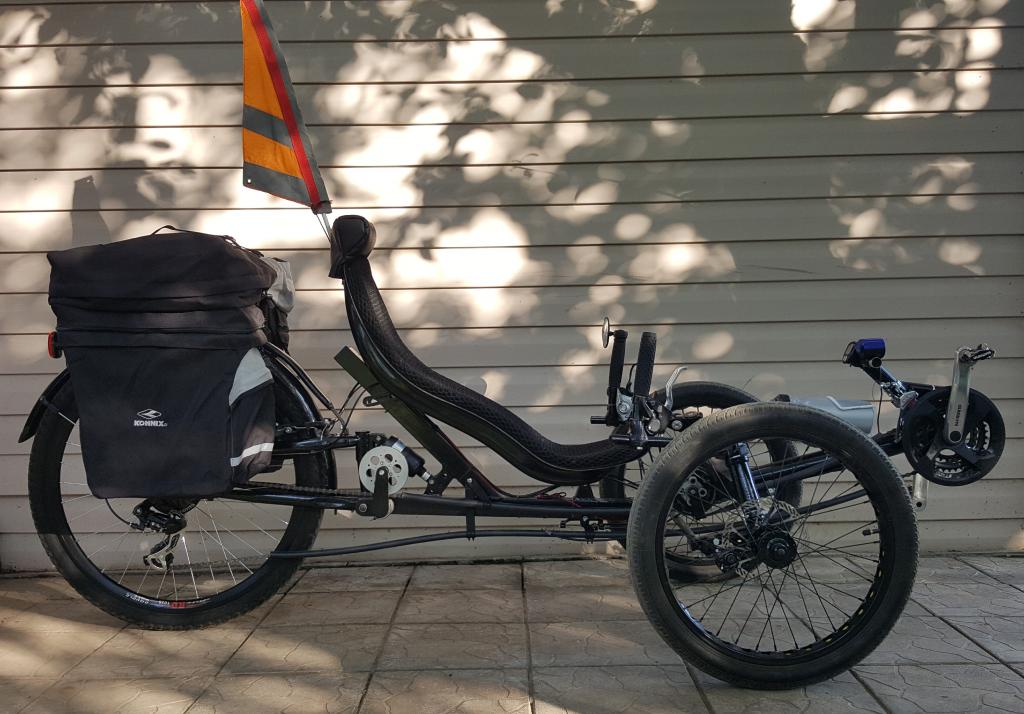

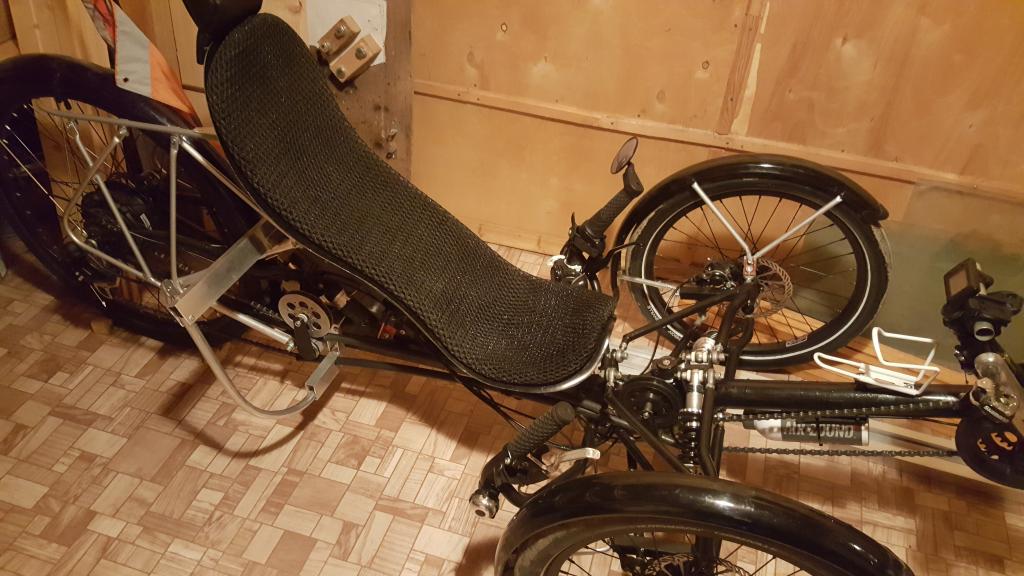

Комментарий к файлу: Смотрю, что получается

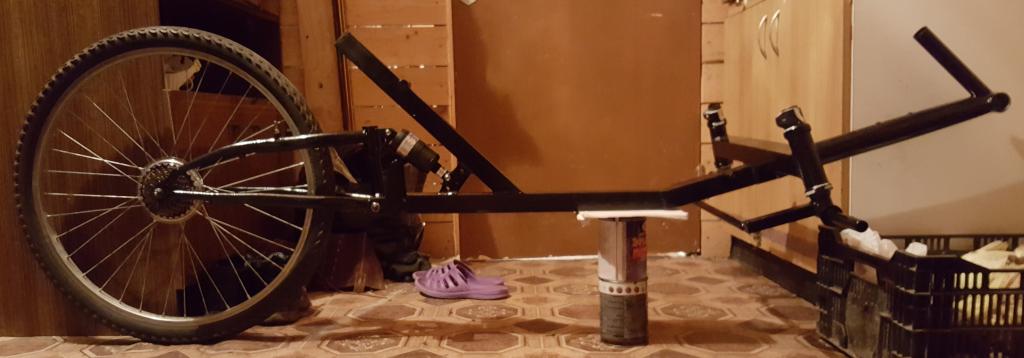

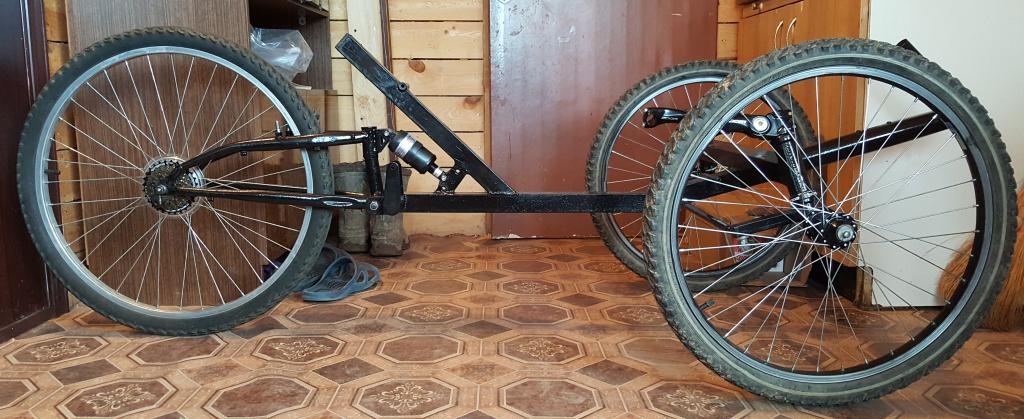

Комментарий к файлу: Передние тестовые колеса 24" без тормозов - не подошли...

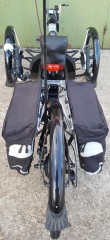

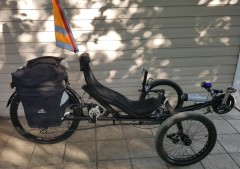

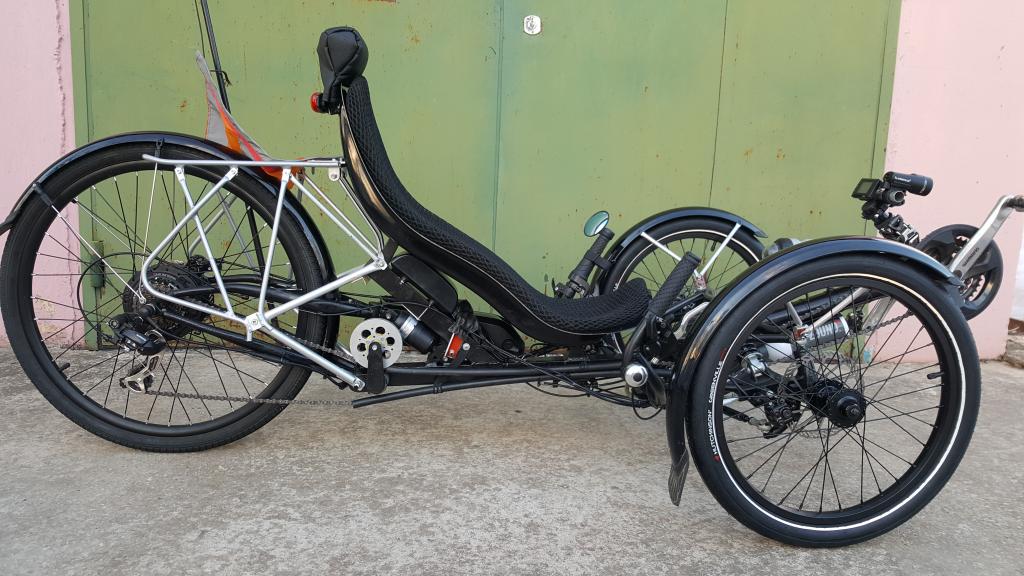

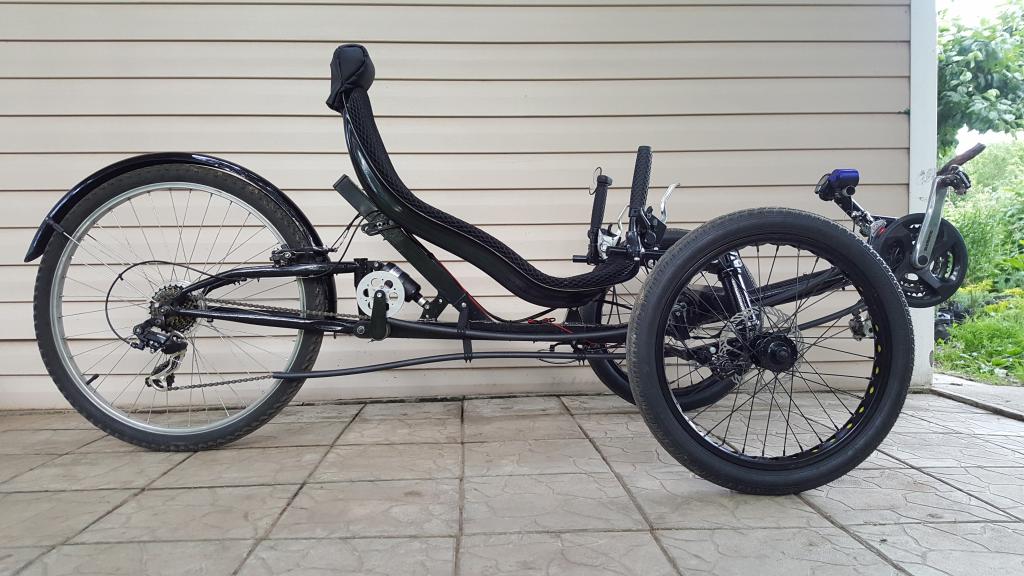

Комментарий к файлу: Почти готов

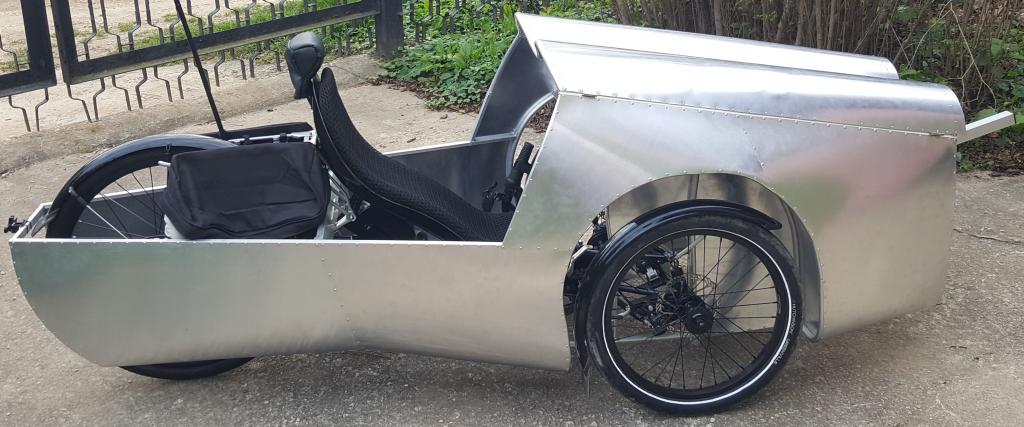

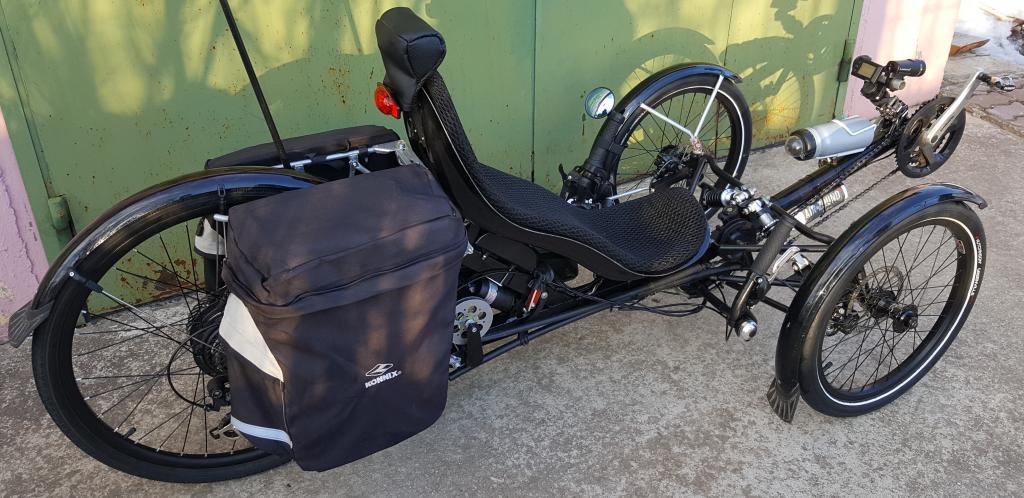

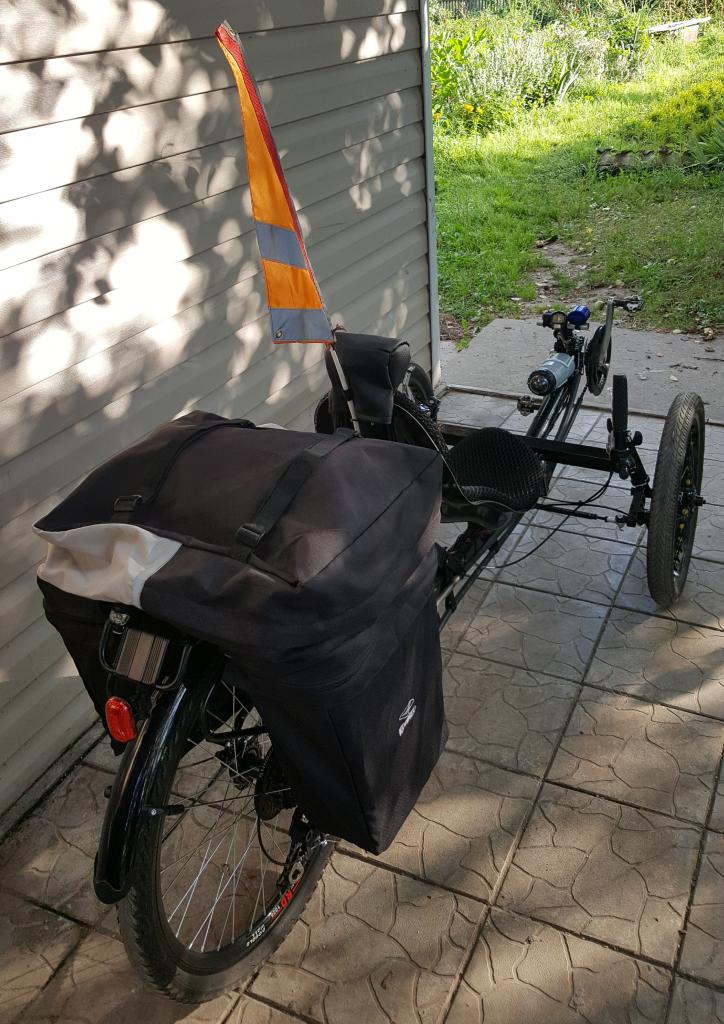

Комментарий к файлу: Теперь готов

За это сообщение автора Lord713 поблагодарили: 4 Balor (Пт дек 08 2017 17:36), dagger69 (Пн янв 07 2019 12:56), O-Witte (Пт дек 08 2017 17:35), odin (Вс дек 10 2017 12:10)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Веломобиль Challenger
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пт дек 08 2017 20:12
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 5511
Откуда: Калач-на Дону
Благодарил (а): 1482 раз.
Поблагодарили: 1166 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
А как управляемость? Без угла Аккермана?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...



За это сообщение автора O-Witte поблагодарил: Brumin (Сб дек 09 2017 11:11)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Веломобиль Challenger
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс дек 10 2017 01:06
Не в сети
Интересующийся

Зарегистрирован: Вт июн 02 2015 15:10
Сообщения: 28
Откуда: Калуга
Благодарил (а): 21 раз.
Поблагодарили: 39 раз.
Моя велотехника: Трайк, 2013 г. Лигерад "VIKING", 2015-2016 г., Трайк "Challendger"
Имя: Алексей
Аккерман соблюден. Рулится как автомобиль. На скорости 60 км/ч идет стабильно. Рулиться легко, после поворота стремиться занять прямолинейное положение. Благодаря отсутствию передней подвески (пока что) в поворот входит без опасности перевернуться (помогаешь наклоном тела внутрь поворота).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Веломобиль Challenger
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс дек 10 2017 12:11
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн апр 15 2013 18:43
Сообщения: 315
Благодарил (а): 61 раз.
Поблагодарили: 200 раз.
Моя велотехника: трайк "Рыжик",
мини-вело-чопер "Чертёнок №13"
дельта-трайк "Смайлик"
трайк "Шустрый"
лигерад "БЗИК"
Имя: Андрей
красивый трайк. лаконичный, не широкий, хорошо сделан.
но, если верить фотографиям №19 и №20, то угол Аккермана либо маленький, либо его нет.
а можно снимок с верху?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Веломобиль Challenger
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс дек 10 2017 12:17
Не в сети
Интересующийся

Зарегистрирован: Вт июн 02 2015 15:10
Сообщения: 28
Откуда: Калуга
Благодарил (а): 21 раз.
Поблагодарили: 39 раз.
Моя велотехника: Трайк, 2013 г. Лигерад "VIKING", 2015-2016 г., Трайк "Challendger"
Имя: Алексей

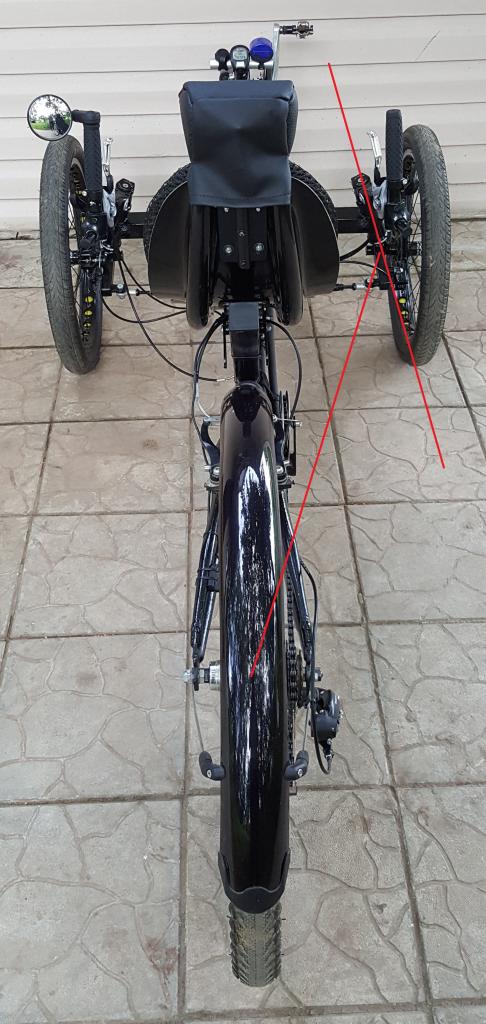

Вся геометрия выверена точно. А кажется так из-за узкой колеи и длинной базы.
