 Заголовок сообщения: Максимальный диаметр консольных колес для трайка
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вт окт 11 2011 11:29
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс ноя 12 2006 00:14
Сообщения: 513
Откуда: Питер
Благодарил (а): 8 раз.
Поблагодарили: 23 раз.
Вопрос к участникам форума.
Выдержат ли консольное крепление обода на 28" под втулку с 20мм осью или необходимо сделать свою втулку?
Максимальный угол поворота колес 35 градусов.

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт окт 11 2011 14:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс июл 31 2011 08:48
Сообщения: 355
Откуда: Семибратово Ярославской области
Благодарил (а): 37 раз.
Поблагодарили: 101 раз.
Моя велотехника: Лигерад "Дачник" с задним приводом.Лигерад "Салют"(донор советский велосипед "салют")
Имя: Евгений
Мне кажется в описанной ситуации слабым звеном будут спицы и обод, а ось диаметром 20 мм черта выдержит.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт окт 11 2011 14:49
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4304
Откуда: Моск. обл.
Благодарил (а): 183 раз.
Поблагодарили: 767 раз.
Имя: Дмитрий
BOLT писал(а):
Максимальный угол поворота колес 35 градусов.
Да хоть 90. Если ехать медленно, то выдержат. Не выдержать могут, если поворачивать на большой скорости, так, чтобы встать на два колеса.
Оценить возникающие при этом нагрузки можно зная расстояние между колесами, а также положение и высоту центра тяжести.
А можно прикинуть максимальную нагрузку - просто поставить ось вертикально, надеть на нее колесо(горизонтально) и повесить на обод груз, килограмм 60-80. Нагрузку больше этой в реальной жизни колесо может получить только в ДТП.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт окт 11 2011 15:08
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 424 раз.
Поблагодарили: 164 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
Если трайк наклоняемый, то можно ставить колеса любого диаметра.

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 08:28
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 27 2011 08:05
Сообщения: 392
Откуда: Ярославль
Благодарил (а): 30 раз.
Поблагодарили: 61 раз.
Моя велотехника: Деревянный трайк без руля "Буратино", в процессе изготовления трайк "Бред"
А теоретически, хотя бы примерно, это как то считается?
При изготовлении колёс для "Бреда" я применил метод, основанный на личном маразме. Если кратко, то определил боковую силу, действующую на колесо при заносе и по ней считал нагрузку на восьмую часть спиц набора, работающих на растяжение. Втулка получилась широкой и с большим внешним вылетом.

_________________
Жизнь, это движение к цели. Конечный пункт известен, остаток времени тоже. При прохождении маршрута, будь осторожен - путь может оказаться слишком коротким!



За это сообщение автора Отшельник поблагодарил: BOLT (Ср окт 12 2011 09:21)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 09:46
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
Не знаю как на счёт 20 мм, но 16 не выдерживает. В последних опытах у меня были оси 20 мм полые, не вращающееся, держались отлично. Но пробег аппарата не достаточный для твёрдых выводов.

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 10:16
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 184 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
У меня на трайках стояли обода 28". Выдерживали ВСЕ. Даже гонки на треке по "стенке". Обода люминь, одинарные, "турист". Больше боялся чтобы резину не разбортовало. Главное это хорошая спицовка. Хотя конечно обод "гуляет" (я имею ввиду турист). Заменил на 26". Лучше по компановке и резина больше (и диаметр, мягче, и асортимент). Хотел поставить 20", но надо было переваривать кронштейны, решил не заморачиваться.



За это сообщение автора Одноволиков Сергей поблагодарил: BOLT (Ср окт 12 2011 16:56)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 10:21
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
Одноволиков Сергей писал(а):
У меня на трайках стояли обода 28". Выдерживали ВСЕ.



А какая толщина и материал осей?

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 16:17
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 184 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
У меня было несколько вариантов = труба д22мм, пруток 15-17мм. Но все они были прикручивающимися как педальная ось. м14х1,25 (левая+правая). Пруток=сталь45 прикаленная. Труба= Сталь20


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 17:04
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Каленая 20 мм ось выдержит. Может быть, даже полая на ненагруженном конце пойдет. Алюминиевую надо считать.

Фланцы бы раздвинуть...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 17:37
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс ноя 12 2006 00:14
Сообщения: 513
Откуда: Питер
Благодарил (а): 8 раз.
Поблагодарили: 23 раз.
Если сделать свою втулку и взять непистонированный обод, можно увеличить количество спиц?

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.


Последний раз редактировалось BOLT Ср окт 12 2011 20:34, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 19:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 27 2011 08:05
Сообщения: 392
Откуда: Ярославль
Благодарил (а): 30 раз.
Поблагодарили: 61 раз.
Моя велотехника: Деревянный трайк без руля "Буратино", в процессе изготовления трайк "Бред"
Извиняюсь! Непестонированный обод, это что?

_________________
Жизнь, это движение к цели. Конечный пункт известен, остаток времени тоже. При прохождении маршрута, будь осторожен - путь может оказаться слишком коротким!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Ср окт 12 2011 20:33
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс ноя 12 2006 00:14
Сообщения: 513
Откуда: Питер
Благодарил (а): 8 раз.
Поблагодарили: 23 раз.
8)
Пистонированные обода имеют стальной ободок (вставку) вокруг каждого спицевого отверстия,
что препятствует разбиванию отверстия ниппелем спицы и повышает срок службы и прочность обода.


Вложения:

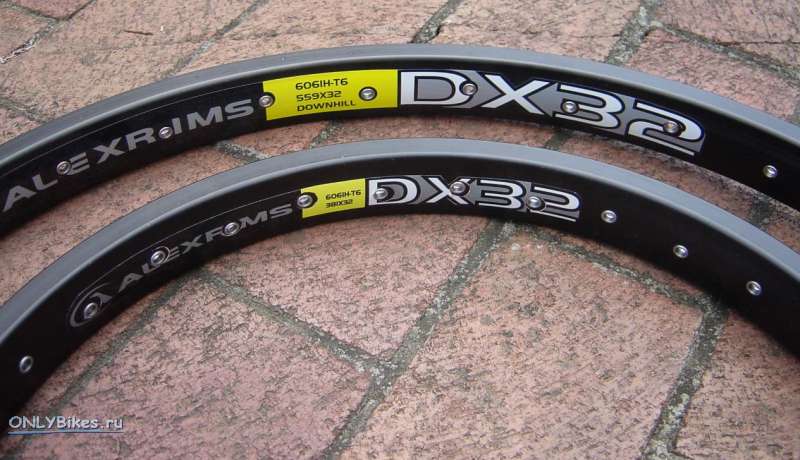

Комментарий к файлу: обод пистонированный

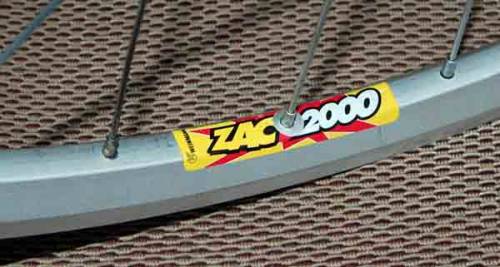

Комментарий к файлу: обод непистонированный

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.

За это сообщение автора BOLT поблагодарил: Отшельник (Чт окт 13 2011 07:39)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Максимальный диаметр консольных колес для трайка
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Чт окт 13 2011 00:05
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
диаметр по моему может быть любым. просто чем больше колесо и уже втулка при боковых нагрузках колесо будет прогибаться. но ограничивать боковые нагрузки могут и покрышки-- слетают при резком входе в поворот. а ось консольного колеса может быть и 12мм. всё зависит от конструкции оси её длины и материала.а 16 мм могут выдержать и велорикшу. то что у алексея лопнула ось 16 мм --или ошибка в проектировании или с материалом проблема.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q
