 Заголовок сообщения: Складная "Зокра" 28Х28
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:14
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Участие в нескольких марафонах заставило меня сделать выводы,что Андроид не очень-то и подходит для бреветов.Сверхтяжелый,громоздкой,высокий,проблеммы с посадкой в поезд...Да и подвеска особую пользу на асфальте не давала.Начал задумыватся про постройку легкого низкого скоростного лигерада на шоссейных колесах.Так как сильно нравится Зокра - решил остановится на этой схеме.Раму решил сделать складной для удобной транспортировки в купе.Сидение от отечественного производителя - Алексея Ганшина.

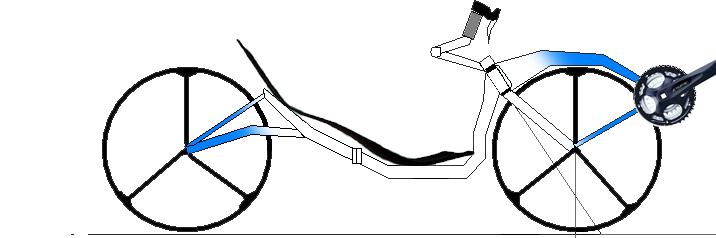

Схема:
Без имени-21.jpg

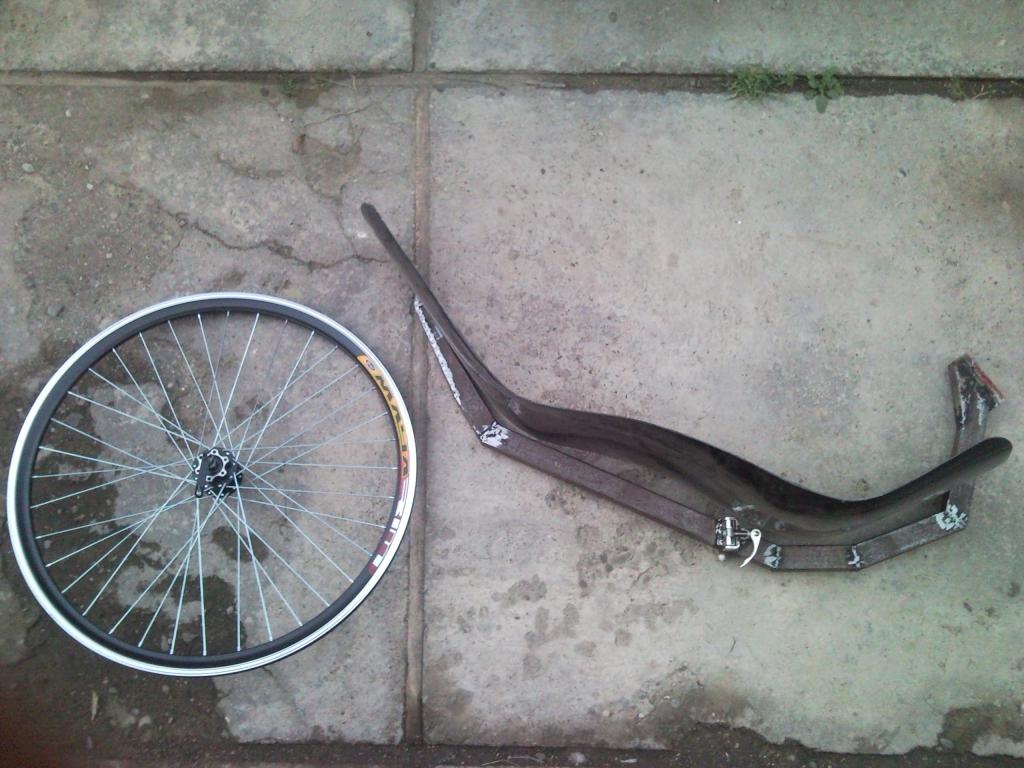

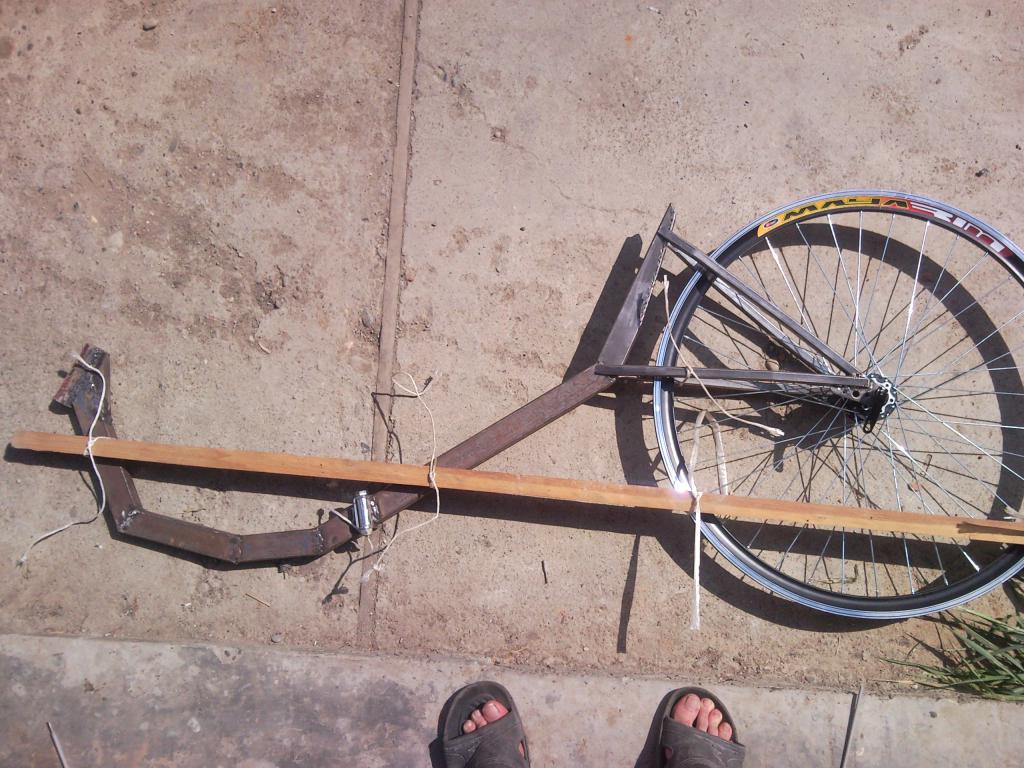

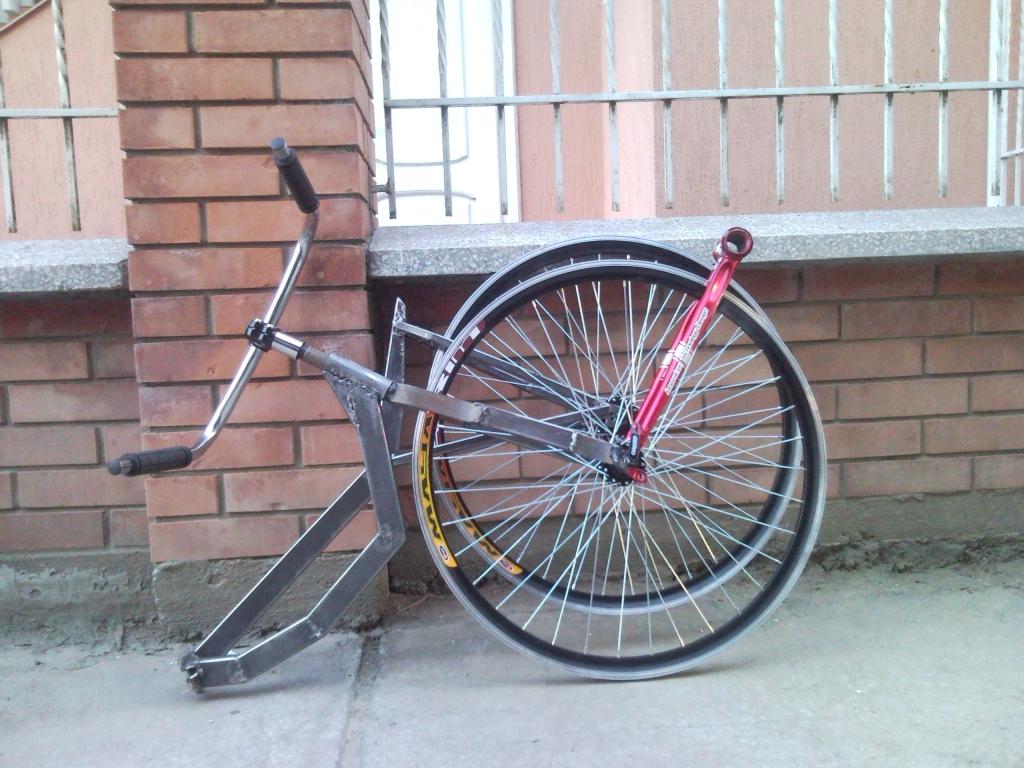

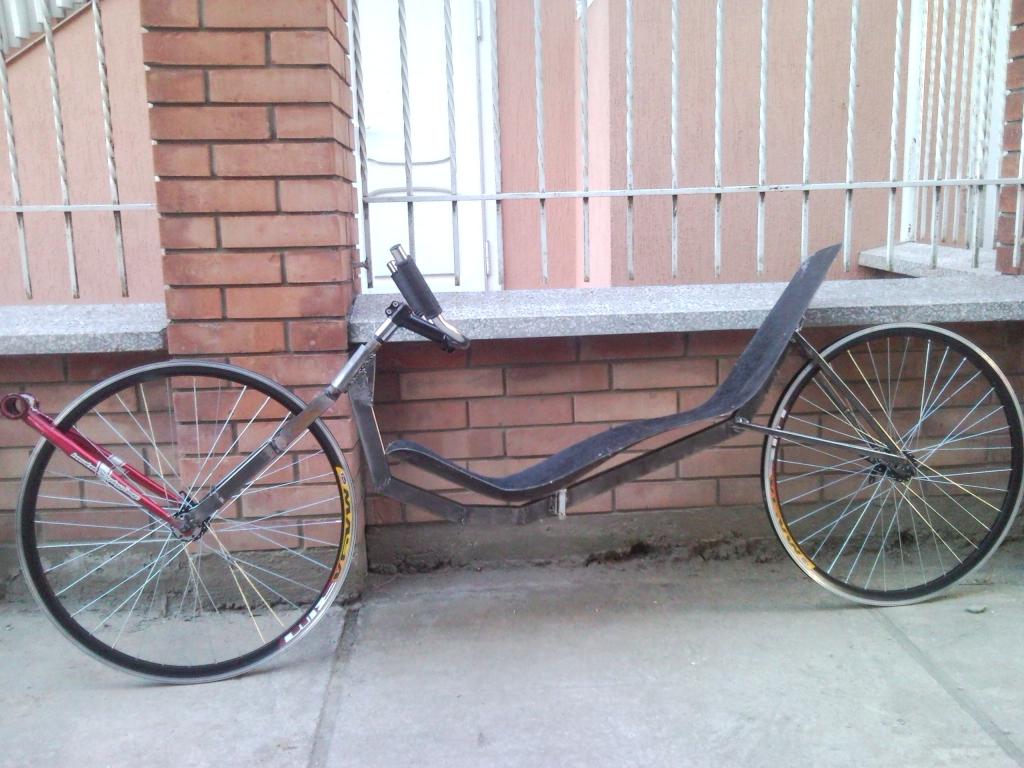

Что уже готово:






База получилась как у Андроида - 150 см,высота низа сиденья над землей - 35 см.Раму сварил из профиля 25Х40.У меня вопрос - хватит прочности рамы при таком изгибе или еще косынки наварить?

_________________
На "Андроиде-2" накатал 1550 км.



За это сообщение автора Jozef поблагодарили: 2 bandanschik (Вс авг 05 2012 09:20), botas (Сб авг 04 2012 23:56)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:37
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 326
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Jozef писал(а):
или еще косынки наварить?

25Х40 мне кажется хлипковатой... особенно, при таких изгибах. Может, вы на ней и не собираетесь покорять целинные просторы, но, тем не менее, укрепить было бы весьма полезно!

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:41
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 185 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
Классно получается. :D



За это сообщение автора Одноволиков Сергей поблагодарил: Jozef (Сб авг 04 2012 22:43)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:43
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Kudemskey писал(а):
25Х40 мне кажется хлипковатой... особенно, при таких изгибах.

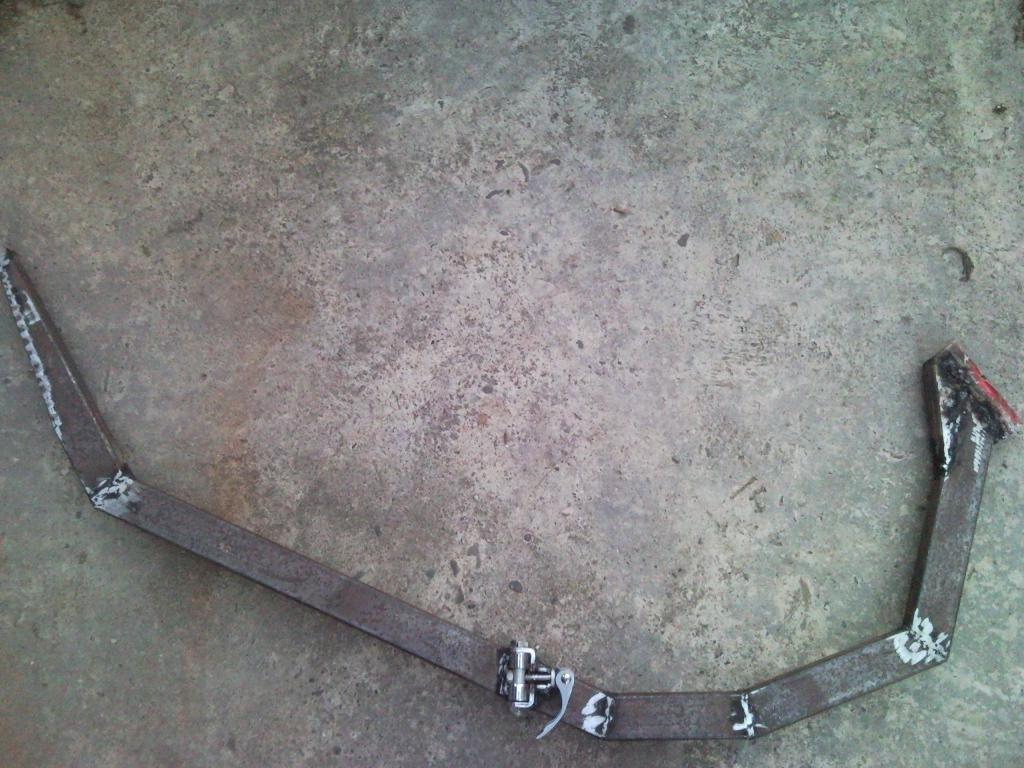

Может быть.Поставил раму на 2 пенька и попрыгал посредине - немного пружинит...

_________________
На "Андроиде-2" накатал 1550 км.



За это сообщение автора Jozef поблагодарил: Sofabike (Ср авг 15 2012 13:56)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:57
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 326
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Jozef писал(а):
попрыгал посредине - немного пружинит...

Ну... если совсем немного... С другой стороны, подсказать как поступить, вам должны ваши ощущения! С виду, конструкция вполне жизнеспособная!

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 22:57
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1052
Откуда: Псков
Благодарил (а): 604 раз.
Поблагодарили: 106 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
При колесной базе больше метра по расчетам требуется профиль 40х40х2мм, так что усиливай как-нибудь. Задумка аппарата очень хорошая!

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 23:32
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12233
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 725 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Jozef писал(а):
Сверхтяжелый,громоздкой,высокий,проблеммы с посадкой в поезд.

Ну наконец-то!
Теперь по делу. Ты уже пробовал сесть на то, что ты сделал? Ноги дотягиваются? Какой у тебя величины "инсим"? Я ганшинское сиденье спереди смело порезал на 5 см и буду резать ещё, как и подголовник. Оно огромное! Плюс у тебя каретка далеко от колеса стоит и посадка низкая.
И на ваших украинских раздолбах без задней подвески ты охренеешь. Короче, ты кинулся из одной крайности в другую.
Какой у тебя угол рулевой, трейл? Ты их считал, или как получилось - так и сварил?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 23:36
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1052
Откуда: Псков
Благодарил (а): 604 раз.
Поблагодарили: 106 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль

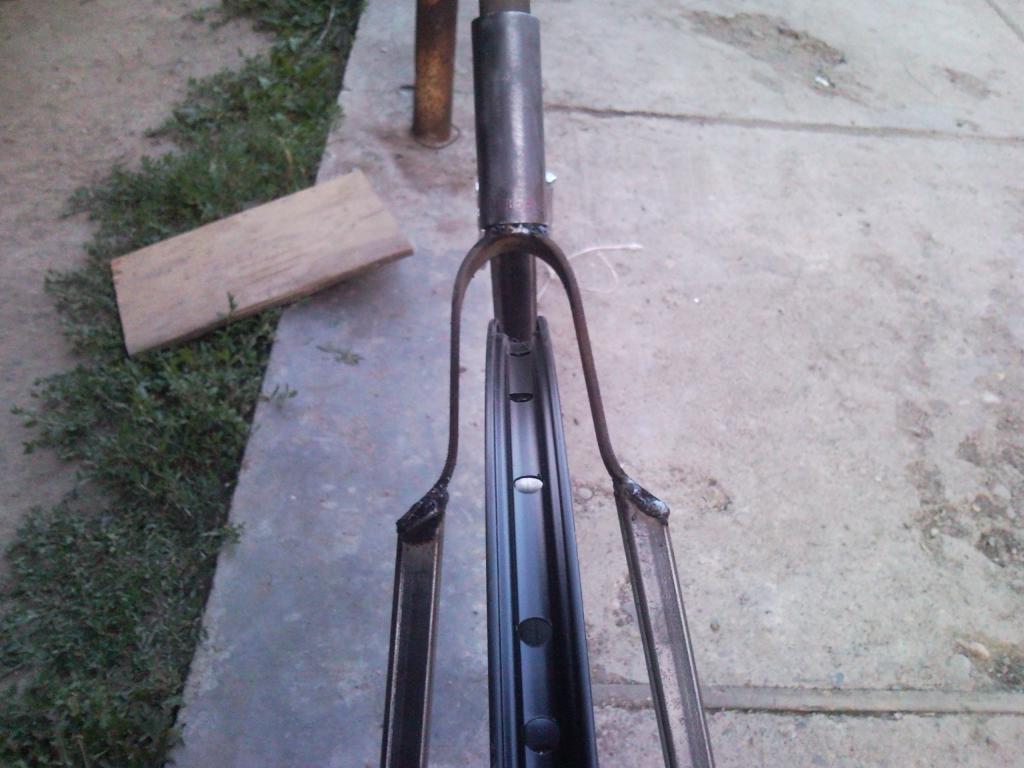

Показалось еще, что верхние части передних перьев, которые из полосы, недостаточно длинны, коленки будут попадать на широкие, трубчатые куски.

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 23:42
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Shuriken писал(а):
Теперь по делу. Ты уже пробовал сесть на то, что ты сделал?

Пробовал,вполне дотягиваюсь.Правда,из-за больших колес пришлось довольно плотно компоновать.Сидение я тоже буду подрезать.Повторюсь,лигерад планируется не на каждый день,а практически только для участия в бреветах,так что зато и отказался от подвески.Трейл чуть больше 10 см.

Добавлено через 3 минуты 6 секунд:
Warlus писал(а):
Показалось еще, что верхние части передних перьев, которые из полосы, недостаточно длинны, коленки будут попадать на широкие, трубчатые куски.

Вроде как раз.Посидел,покрутил ногами - все нормально!

_________________
На "Андроиде-2" накатал 1550 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Сб авг 04 2012 23:57
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12233
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 725 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Jozef писал(а):
а практически только для участия в бреветах,так что зато и отказался от подвески.

Не с вашими дорогами. И не с нашими тоже. Впрочем, в первом же бревете поймёшь как я понял в 2008.
У меня вот лежит колесо 650С для аналогичной машины - я не уверен, что буду вообще делать: ездить на ней негде!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:06
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Shuriken писал(а):
ездить на ней негде!

Но шоссеры же ездят!

_________________
На "Андроиде-2" накатал 1550 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:13
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12233
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 725 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Шоссеры, в отличие от нас, могут привставать и подпрыгивать. Кстати, верно говорят, что жёсткость рамы недостаточна. Да и складывать её посередине - не лучший вариант. Лучше, чтобы отцеплялась морда с приводом, а жопа со снятым сиденьем и колесом - это по сути одна длинная палка. На сайте было описание аналогично разбирающейся машины (и это не Toxy), но 20", она вообще в чемодан для перевозки на самолёте убиралась!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет



За это сообщение автора Shuriken поблагодарил: Sofabike (Ср авг 15 2012 14:05)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:32
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 424 раз.
Поблагодарили: 164 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
Shuriken писал(а):
Шоссеры, в отличие от нас, могут привставать и подпрыгивать.

Мы можем на разбитых участках ехать сидя, что существенно уменьшает тряску.

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:36
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12233
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 725 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Ты посмотри на его угол сиденья, какое нахрен "сидя".
Нестюрин в 2009 полдороги ехал "на руках" с горизонтальной посадкой, погнул вынос, а потом у него вовсе треснула рама от дорожных нагрузок.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:44
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
У Дунаева тоже подвески нету...

_________________
На "Андроиде-2" накатал 1550 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:53
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9770
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Выскажу мысль, что если задний треугольник делать не треугольником, как у Дунаева, а консолью, как здесь, или просто ближе свести перья, как здесь, то тогда пассивный изгиб задней балки вполне может заменить собой подвеску.


Вот форум про создание хайресера Optima Highracer с картинками:
http://www.bentrideronline.com/messageboard/showthread.php?p=872380
Изображение Изображение

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.



За это сообщение автора hof поблагодарил: O-Witte (Ср июл 24 2013 18:08)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 00:56
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 424 раз.
Поблагодарили: 164 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
Shuriken писал(а):
Ты посмотри на его угол сиденья, какое нахрен "сидя".
Угол сиденья не влияет на возможность ехать сидя, т.к. когда едешь сидя, то упираешься в руль, как и на вертикальном велосипеде. Главное - правильно сделать руль под эти два положения. Возможно, надо будет задублировать тормоза, как это сделано на шоссейных велосипедах.

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 01:10
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
hof писал(а):
или просто ближе свести перья

Не знаю,получится ли в моем варианте так переварить перья...

_________________
На "Андроиде-2" накатал 1550 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 01:14
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9770
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Kudemskey писал(а):
25Х40 мне кажется хлипковатой... особенно, при таких изгибах. Может, вы на ней и не собираетесь покорять целинные просторы, но, тем не менее, укрепить было бы весьма полезно!

25х40 мм - мало, рама при такой длине будет нежесткой на кручение. А учитывая, что и сиденье Ганшина само по себе нежесткое...

Добавлено через 9 минут 13 секунд:
Сравните прочность и жесткость труб на кручение:
профильная труба: 40х25x2 мм
Масса: 1903 грамма
Перемещение: 11 мм
Напряжение: 658 Н/м2

квадратная труба: 40х40х1 -- 40х40х1,5 -- 40х40х2 мм
Масса: 1216 -- 1800 -- 2371 грамм
Перемещение: 9,2 -- 6,45 мм -- 5 мм мм
Напряжение: 702 --- 488 --- 378 Н/м2

Круглая труба: 50х1 -- 50х1,5 -- 50х2 мм
Масса: - 1206 -- 1790 -- 2363 грамм
Перемещение: - 6,35 мм -- 4,68 мм -- 3,7 мм
Напряжение: - 482 --- 332 --- 255 2

Круглая труба: 45х1 -- 45х1,5 -- 45х2 -- 45х2,5 мм
Масса: - 1083 -- 1606 -- 2117 -- 2616 грамм
Перемещение: - 7,6 мм -- 5,83 мм -- 4,68 мм -- 4,27 мм
Напряжение: - 568 --- 410 --- 315 -- 267 Н/м2

Труба 40х40х1,5 оказалась на 5% легче, на 34% прочнее и на 70% жестче, чем труба 40х25х2.
Труба 50х1,5 оказалась на 5% легче, на 98% прочнее и на 135% жестче, чем труба 40х25х2.
Труба 50х1 оказалась на 36% легче, на 36% прочнее и на 73% жестче, чем труба 40х25х2.
Труба 45х1,5 оказалась на 15% легче, на 60% прочнее и на 88% жестче, чем труба 40х25х2.

Переднеприводники вообще очень чувствительны к жесткости рамы - прочувствовал это на тандеме. Учитывая увеличенную длину рамы, я бы выбрал трубу 50х1,5 или хотя бы 45х1,5 мм.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Складная "Зокра" 28Х28
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс авг 05 2012 01:53
Куратор темы
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1637
Откуда: Россия, Владимирская обл.
Благодарил (а): 569 раз.
Поблагодарили: 554 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Попробую завтра протестить раму на кручение

_________________
На "Андроиде-2" накатал 1550 км.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 93 ]  На страницу 1, 2, 3, 4, 5  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.173s | 23 Queries | GZIP : On ]
